Audi Seat Skoda VW DSG váltó csatlakozó – 1J0927320

VW Audi DSG csatlakozó – 1J0927320

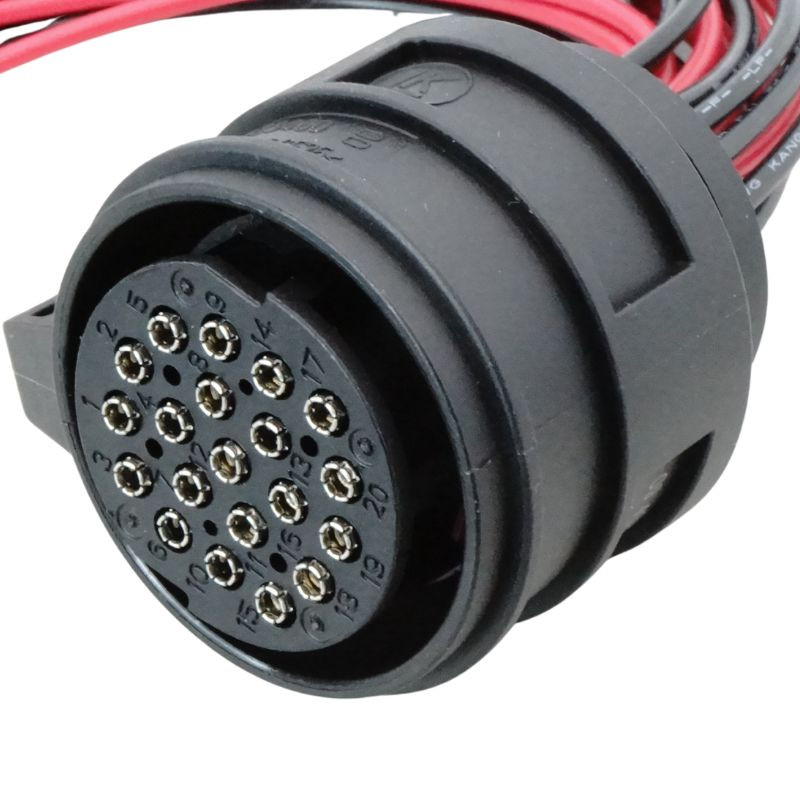

Az 1J0927320 cikkszámú, 20 pólusú javítócsatlakozó Volkswagen, Audi, Seat és Skoda járművek egyes automata sebességváltóinak elektromos csatlakoztatásához használható. Alkalmazható a váltóvezérlő, a mechatronika, a szelepblokk és a kapcsolódó kábelköteg javításához.

Az előszerelt vezetékek megkönnyítik a sérült, oxidálódott vagy kontakthibás csatlakozó cseréjét. A kör alakú, reteszelhető ház segíti a stabil elektromos kapcsolat fenntartását. A termék a delman.hu kínálatában komplett javítócsatlakozóként érhető el.

2. Kompatibilis járműtípusok és évjáratok

Audi

• Audi A4 B6 Sedan (8E2) – 2000.11–2004.12
• Audi A4 B6 Avant (8E5) – 2001.04–2004.12
• Audi A4 B6/B7 Cabrio (8H7, 8HE) – 2002.04–2009.03
• Audi A3 Hatchback (8P1) – 2003.05–2012.08

Seat

• Seat Alhambra I (7V8, 7V9) – 1996.04–2010.03
• Seat Leon I Hatchback (1M1) – 1999.11–2006.06
• Seat Altea (5P1) – 2004.03–2015.12
• Seat Altea XL (5P5, 5P8) – 2006.10–2015.12
• Seat Exeo Sedan (3R2) – 2008.12-től
• Seat Exeo ST (3R5) – 2009.05-től

Skoda

• Skoda Octavia II Hatchback (1Z3) – 2004.02–2013.06
• Skoda Octavia II Combi (1Z5) – 2004.02–2013.06
• Skoda Kodiaq (NS7) – 2016.10-től
• Skoda Karoq (NU7) – 2017.07-től

Volkswagen

• Volkswagen Golf IV Hatchback (1J1) – 1997.08–2005.06
• Volkswagen Golf Plus / CrossGolf (5M1, 521) – 2005.01–2013.12
• Volkswagen Passat B6 Sedan (3C2) – 2005.03–2010.11
• Volkswagen Passat B6 Variant (3C5) – 2005.08–2011.10

A csatlakozó megfelelő kivitel esetén egyes 02E, 0AW, 0BH és 0DE kódú sebességváltók vezérlőegységéhez, mechatronikájához vagy szelepblokkjához használható.

A felsorolt járművek nem minden motor- és váltóváltozatához megfelelőek. A kompatibilitást a váltókód, a csatlakozó formája, pólusszáma, belső kulcsozása, reteszelése és cikkszáma alapján szükséges ellenőrizni.

3. Cikkszámok

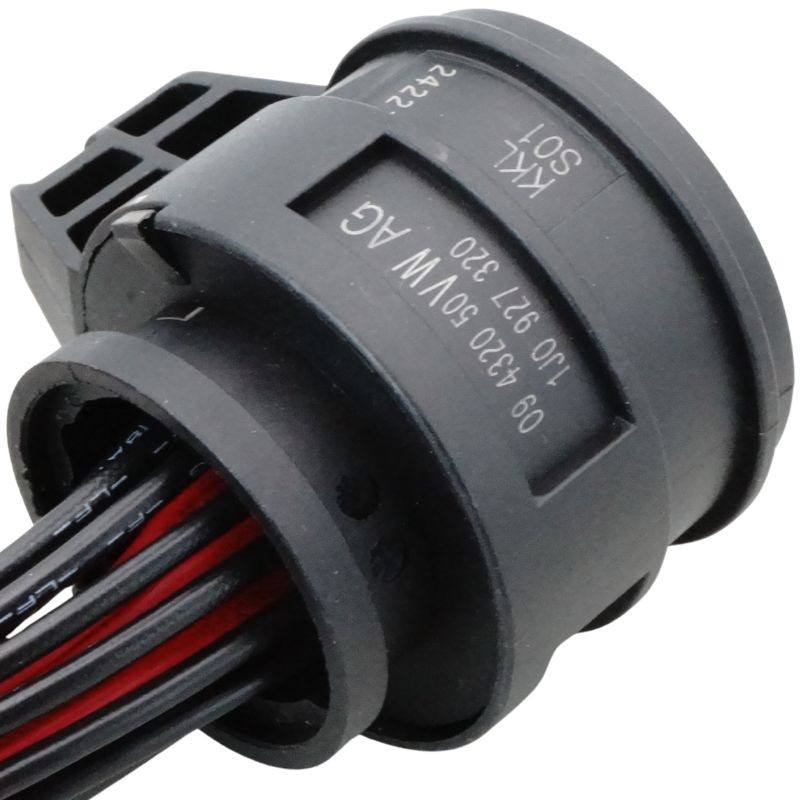

• 1J0927320
• 1J0 927 320
• 1J0-927-320

A felsorolt számalakok ugyanahhoz a termékazonosítóhoz kapcsolódnak.

4. Főbb jellemzők

• Terméktípus: automata váltó javítócsatlakozó
• Pólusok száma: 20
• Hüvelyérintkezős kialakítás

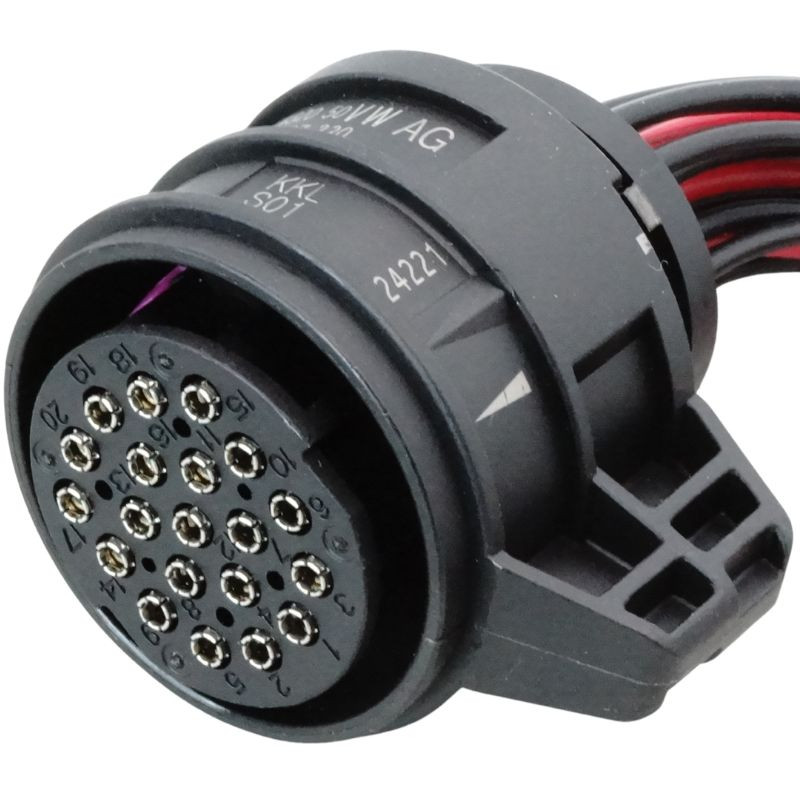

• Kör alakú csatlakozóház
• Előszerelt vezetékekkel
• Beépített érintkezőbiztosítással
• Külső reteszelőkarral
• Fekete műanyag ház
• Váltóvezérlő csatlakoztatásához használható
• Mechatronika kábelkötegének javításához alkalmazható
• Szelepblokk elektromos csatlakozásához használható
• 02E, 0AW, 0BH és 0DE váltók egyes kiviteleihez
• Cikkszám: 1J0927320
• Csomagtartalom: 1 darab, vezetékekkel szerelt 20 pólusú csatlakozó

5. Előnyök

• Lehetővé teszi a sérült váltócsatlakozó cseréjét a teljes kábelköteg cseréje nélkül.
• Az előszerelt vezetékek megkönnyítik a bekötést.
• A reteszelőkar segít stabilan rögzíteni a csatlakozót.
• Az érintkezőbiztosítás csökkenti a csatlakozópontok kimozdulásának veszélyét.
• Segíthet helyreállítani az oxidálódott vagy meglazult elektromos kapcsolatot.
• Megfelelő lehet vezetékszakadás és időszakos kontaktprobléma javításához.
• Szakszerű bekötéssel tartós kábelköteg-javítás készíthető.

6. Tippek a beszereléshez és karbantartáshoz

Beszerelés előtt azonosítsa a sebességváltó pontos kódját, majd hasonlítsa össze az új és a leszerelt csatlakozó formáját, belső kulcsozását, póluselrendezését és reteszelőkarját.

A régi csatlakozó eltávolítása előtt fényképezze le vagy egyértelműen jelölje meg mind a 20 vezeték helyét. Az új vezetékek színe nem feltétlenül egyezik a jármű kábelkötegének színeivel, ezért a bekötést ne kizárólag szín alapján végezze.

A kötéseket megfelelő autóipari krimpeléssel vagy szakszerű forrasztással készítse el. Gondoskodjon a kötések megfelelő szigeteléséről és mechanikai tehermentesítéséről.

7. Használati útmutató

1. Áramtalanítsa a jármű elektromos rendszerét.<br>
2. Dokumentálja a régi csatlakozó teljes vezetékkiosztását.<br>
3. Távolítsa el a sérült csatlakozót úgy, hogy elegendő vezetékhossz maradjon a javításhoz.<br>
4. Kösse össze az új csatlakozó vezetékeit a kábelköteg megfelelő vezetékeivel.<br>
5. Szigetelje és mechanikailag tehermentesítse az összes kötést.<br>
6. Csatlakoztassa a váltóegységhez, zárja a reteszelést, majd diagnosztikai ellenőrzéssel vizsgálja meg a működést.

8. Problémamegoldás és használat

A csatlakozó cseréje indokolt lehet sérült ház, törött reteszelőkar, oxidálódott érintkezők, kilazult vezetékek, vezetékszakadás vagy időszakos váltóvezérlési kapcsolat esetén.

Ha a hiba a csere után is fennáll, ellenőrizze a teljes póluskiosztást, a kötések folytonosságát, az érintkezők rögzítését, a tápellátást, a testelést, az adatvezetékeket és a vezérlőegységben tárolt hibakódokat.

A problémát maga a mechatronika, a szelepblokk, a váltóvezérlő vagy a kábelköteg más pontján kialakult sérülés is okozhatja. A csatlakozó cseréje ezért önmagában nem garantálja minden automata váltóval kapcsolatos hiba megszűnését.

9. Kinek ajánlott

Ajánlott automata váltók javításával foglalkozó műhelyeknek, DSG-szervizeknek, autóvillamossági szakembereknek, diagnosztikai műhelyeknek, valamint Volkswagen, Audi, Seat és Skoda járműveket javító szervizeknek.

A delman.hu kínálatában elérhető 1J0927320 javítócsatlakozó megfelelő lehet egyes váltóvezérlő, mechatronikai és szelepblokk-kábelkötegek szakszerű helyreállításához.

10. Fontos figyelmeztetés

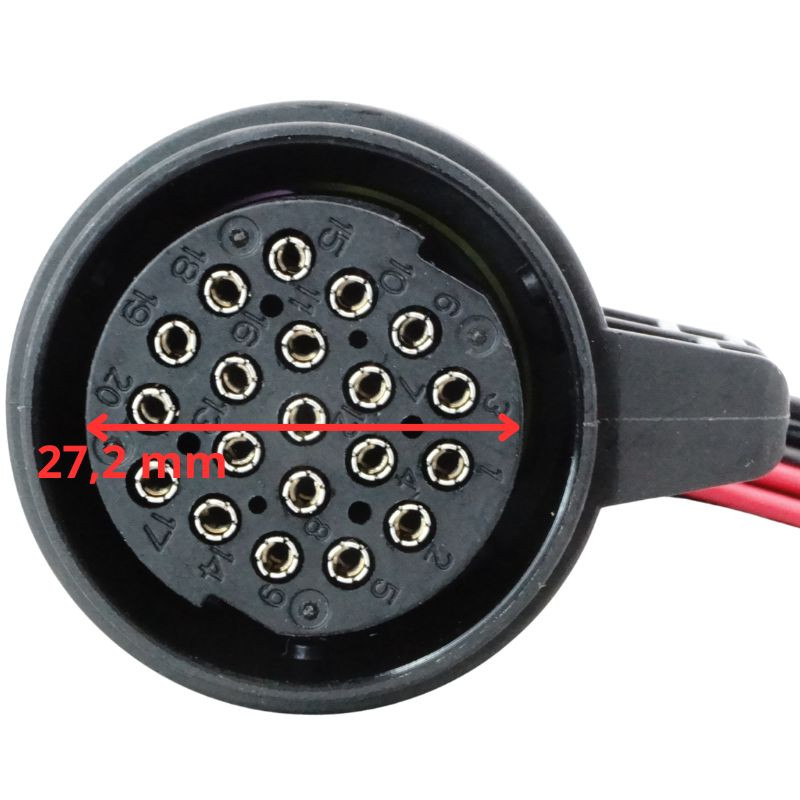

Vásárlás előtt ellenőrizze az 1J0927320 vagy 1J0 927 320 cikkszámot, a 20 pólusú kialakítást, a csatlakozó formáját, méretét, belső kulcsozását, érintkezőinek elrendezését és reteszelőmechanizmusát.

Ellenőrizze a jármű pontos váltókódját is. A 02E, 0AW, 0BH és 0DE jelölések eltérő sebességváltó-változatokhoz kapcsolódhatnak, ezért a csatlakozó nem választható ki kizárólag a márka, a modell vagy a DSG megnevezés alapján.

Rendelés előtt hasonlítsa össze a termék fényképét a leszerelt csatlakozóval. Szükség esetén a kompatibilitást alvázszám, váltókód és a váltóvezérlő azonosítója alapján is ellenőrizze.
