Jeep 3 pólusú jeladó csatlakozó – 7283-4536-40

Jeep 3 pólusú jeladó csatlakozó – 7283-4536-40

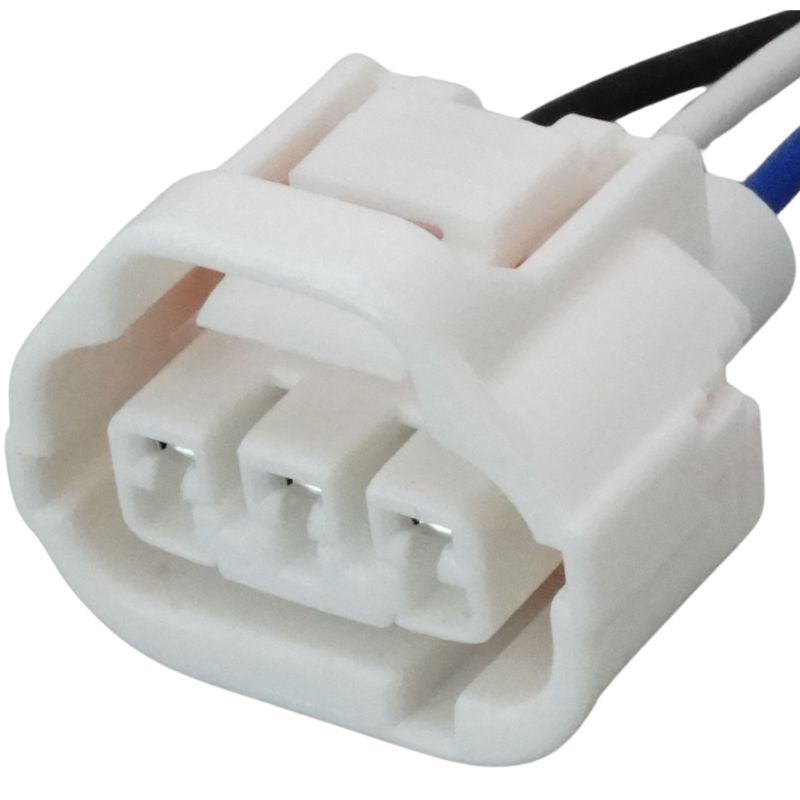

A 7283-4536-40 cikkszámú, 3 pólusú javítócsatlakozó Jeep járművek egyes motortéri érzékelőinek elektromos bekötéséhez használható. Az előszerelt vezetékekkel ellátott kivitel megfelelő megoldás lehet sérült, törött vagy oxidálódott csatlakozások javítására.

A tömített csatlakozóház segít megóvni az érintkezőket a nedvességtől és a szennyeződésektől. A termék a delman.hu kínálatában komplett javítócsatlakozóként érhető el.

2. Kompatibilis járműtípusok és évjáratok

• Jeep Cherokee – egyes kivitelek
• Jeep Grand Cherokee – egyes kivitelek
• Jeep Compass – egyes kivitelek
• Jeep Patriot – egyes kivitelek
• Jeep Liberty – egyes kivitelek
• Jeep Wrangler – egyes kivitelek
• Jeep Commander – egyes kivitelek
• Jeep Renegade – egyes kivitelek
• Jeep Gladiator – egyes kivitelek
• Egyéb Jeep modellek azonos csatlakozókialakítással

A csatlakozó elsősorban egyes vezérműtengely-jeladókhoz, főtengely-jeladókhoz, fojtószelepállás-érzékelőkhöz és más kompatibilis 3 pólusú motortéri érzékelőkhöz használható.

A pontos felhasználás az évjárattól, a motortól, a felszereltségtől és az érzékelő kivitelétől függ. A kompatibilitást a csatlakozó formája, mérete, pólusszáma, vezetősínjei, reteszelése, vezetékkiosztása és cikkszáma alapján szükséges ellenőrizni.

3. Cikkszámok

• 7283-4536-40
• 7283-4535-30
• 7283-4534

A 7283-4536-40 és a 7283-4535-30 számok 3 pólusú, tömített Yazaki 090II sorozatú csatlakozóváltozatokhoz kapcsolódnak. A változatok eltérő pozicionálással készülhetnek, ezért a felsorolt cikkszámok nem választhatók ki kizárólag a pólusszám alapján.

4. Főbb jellemzők

• Terméktípus: autóipari javítócsatlakozó
• Pólusok száma: 3
• Érintkező típusa: lapos hüvelyérintkező
• Érintkezőméret: 2,3 mm
• Érintkezők elrendezése: egy sor
• Érintkezők osztása: 6 mm
• Tömített kialakítás
• Fehér műanyag csatlakozóház
• Reteszelhető kivitel
• Előszerelt vezetékekkel
• Motortéri érzékelők csatlakoztatásához használható
• Kábelköteg javításához alkalmas
• Cikkszámok: 7283-4536-40, 7283-4535-30, 7283-4534
• Csomagtartalom: 1 darab csatlakozó előszerelt vezetékekkel

A 7283-4536-40 és 7283-4535-30 csatlakozóváltozatok elérhető műszaki adatai 3 pólusú, vezetékenként tömített kialakítást, 2,3 mm-es érintkezőméretet és 0,30–2,00 mm² közötti vezetéktartományt adnak meg.

5. Előnyök

• Lehetővé teszi a sérült csatlakozó cseréjét a teljes kábelköteg cseréje nélkül.
• Az előszerelt vezetékek megkönnyítik a javítócsatlakozó bekötését.
• A tömített kialakítás segít védeni az érintkezőket a nedvességtől és a szennyeződésektől.
• A reteszelés csökkenti a csatlakozó véletlen szétkapcsolódásának veszélyét.
• Segíthet helyreállítani az oxidálódott vagy meglazult elektromos kapcsolatot.
• Megfelelő lehet időszakos érzékelőhibák és kontaktproblémák javításához.
• Szakszerű kötéssel tartós kábelköteg-javítás készíthető.

6. Tippek a beszereléshez és karbantartáshoz

Beszerelés előtt hasonlítsa össze az új és a leszerelt csatlakozó külső formáját, vezetősínjeit, belső pozicionálását és reteszelését. A vezetékek sorrendjét eltávolítás előtt fényképezze le vagy jegyezze fel.

A vezetékeket egyenként azonosítsa, mert az új csatlakozó vezetékeinek színe nem feltétlenül egyezik a jármű kábelkötegének színeivel. A kötéseket megfelelő autóipari krimpeléssel vagy szakszerű forrasztással készítse el, majd ragasztós zsugorcsővel szigetelje.

7. Használati útmutató

1. Áramtalanítsa a jármű érintett elektromos rendszerét.<br>
2. Dokumentálja a régi csatlakozó vezetékeinek sorrendjét és kiosztását.<br>
3. Távolítsa el a sérült csatlakozót úgy, hogy elegendő vezeték maradjon a javításhoz.<br>
4. Kösse össze az új csatlakozó vezetékeit a kábelköteg megfelelő vezetékeivel.<br>
5. Szigetelje és mechanikailag tehermentesítse a kötéseket.<br>
6. Csatlakoztassa az érzékelőhöz, majd ellenőrizze a reteszelést és a rendszer működését.

8. Problémamegoldás és használat

A csatlakozó cseréje indokolt lehet sérült ház, törött rögzítőfül, oxidálódott érintkezők, meglazult vezetékek, vezetékszakadás vagy időszakosan megszakadó érzékelőjel esetén.

Ha a hiba a csere után is fennáll, ellenőrizze a vezetékek sorrendjét, a kötések folytonosságát, a tápellátást, a testelést és a jelvezetéket. A hibát maga az érzékelő, a kábelköteg más pontján kialakult sérülés vagy a motorvezérlő rendszer problémája is okozhatja.

A csatlakozó cseréje segíthet megszüntetni a csatlakozási problémából eredő hibát, de önmagában nem garantálja minden kapcsolódó hibakód vagy működési rendellenesség megszűnését.

9. Kinek ajánlott

Ajánlott Jeep tulajdonosoknak, autóvillamossági szakembereknek, autószerelőknek és márkafüggetlen szervizeknek. Hasznos lehet olyan javításokhoz, amelyeknél a motortéri érzékelő csatlakozója vagy a közvetlenül hozzá kapcsolódó vezetékszakasz sérült.

A delman.hu kínálatában elérhető javítócsatlakozó elsősorban szakszerű autóvillamossági beépítéshez ajánlott.

10. Fontos figyelmeztetés

Vásárlás előtt ellenőrizze a 7283-4536-40, 7283-4535-30 vagy 7283-4534 cikkszámot, a 3 pólusú kialakítást, a csatlakozó formáját, méretét, pozicionálását, vezetősínjeit, reteszelését és vezetékkiosztását.

Azonos Jeep modellen belül az évjárattól, a motortól, a felszereltségtől és a csatlakoztatott érzékelőtől függően eltérő kivitel is előfordulhat. A 7283-4536-40 és 7283-4535-30 változatok pozicionálása eltérhet, ezért a csatlakozót ne kizárólag a márka, a modell vagy a pólusszám alapján válassza ki.
