Lambda kipufogógáz-érzékelő szonda 4 pólusú kör csatlakozó

Lambda-kipufogogaz kör csatlakozó 1-967402-1 | delman.hu

Az 1-967402-1 kialakítású, 4 pólusú, kör alakú autóipari javítócsatlakozó előre szerelt vezetékekkel használható sérült, törött vagy oxidálódott elektromos csatlakozások javításához. A menetes rögzítőgyűrű és a zöld tömítőgyűrű stabil, környezeti hatásokkal szemben védett kapcsolat kialakítását segíti.

Lambda-szondához, kipufogógáz-érzékelőhöz vagy más elektromos egységhez kizárólag akkor használható, ha a régi csatlakozó formája, kódolása, érintkezőtípusa és vezetékkiosztása teljesen megegyezik.

2. Kompatibilis alkalmazások

• Személygépkocsik egyes elektromos áramkörei
• Haszongépjárművek és tehergépkocsik
• Munkagépek és mezőgazdasági gépek
• Motortéri kábelkötegek
• Kültéri autóipari elektromos rendszerek
• Érzékelők és működtetőegységek
• Elektromos szivattyúk és egyéb nagyobb terhelésű egységek
• Lambda-szondák vagy kipufogógáz-érzékelők kizárólag teljes csatlakozóegyezés esetén
• Más, 4 pólusú TE kör alakú csatlakozást alkalmazó berendezések

A csatlakozó nem egyetlen járműmárkához vagy érzékelőtípushoz tartozik. A megfelelőséget a csatlakozó cikkszáma, alakja, pólusszáma, kódolása, érintkezőinek neme, rögzítése és vezetékkiosztása alapján kell meghatározni.

3. Cikkszámok

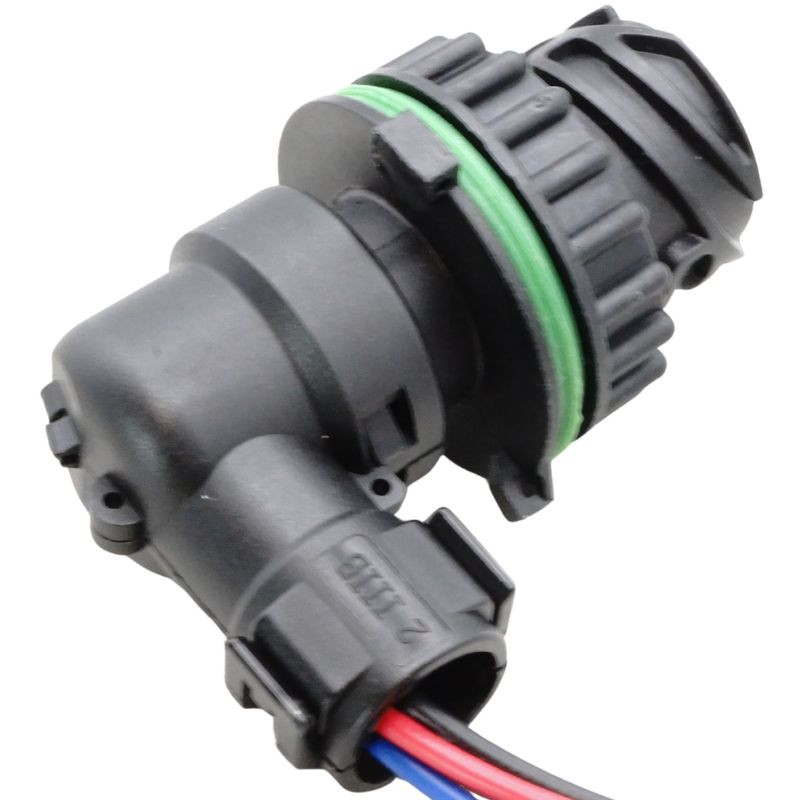

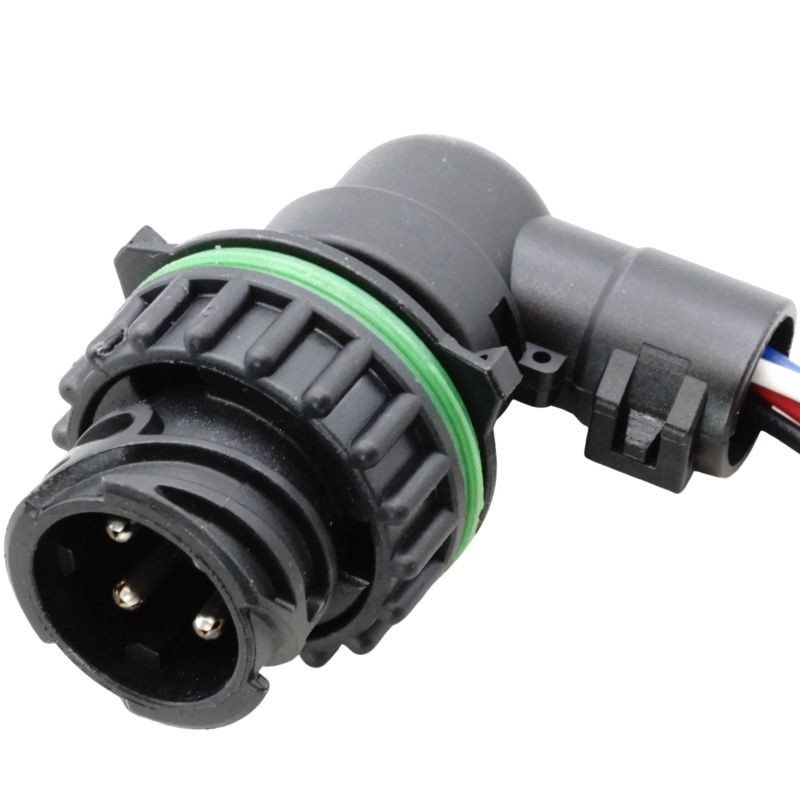

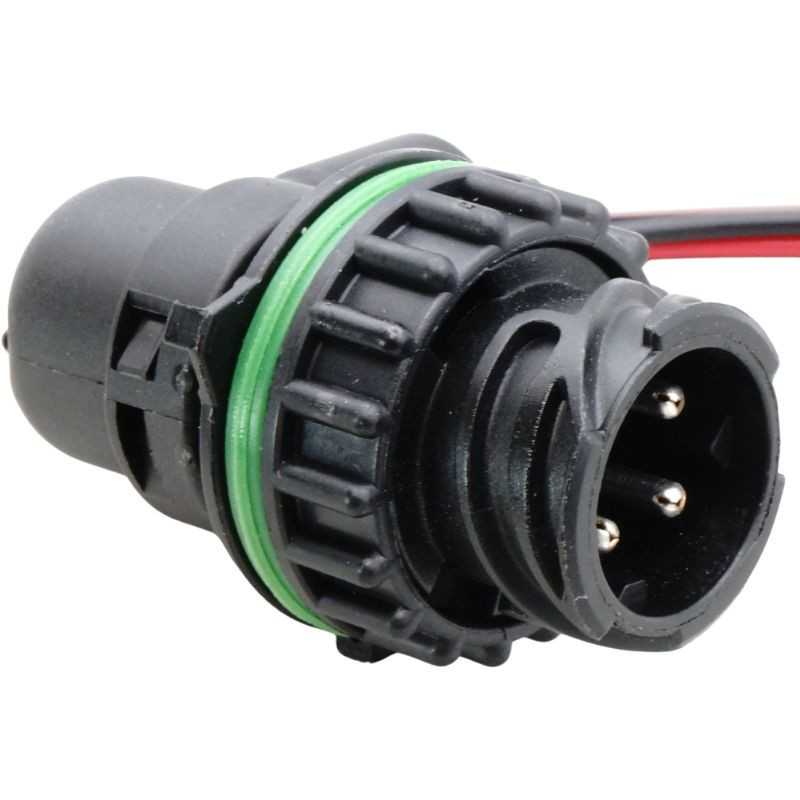

A képen látható csapos kivitelhez kapcsolódó azonosító:

• 1-967402-1
• Alias: 820A-37373

Kapcsolódó, de eltérő csatlakozóházak:

• 1-968968-1 – hüvelyes érintkezőkhöz készült csatlakozóház
• 1-1813099-1 – hüvelyes érintkezőkhöz készült, másodlagos biztosítású változat
• 1-967325-1 – hüvelyes érintkezőkhöz készült másik házváltozat

Az 1-968968-1, 1-1813099-1 és 1-967325-1 számokat nem szabad automatikusan a képen látható csapos csatlakozó alternatív cikkszámaiként feltüntetni.

4. Főbb jellemzők

• Terméktípus: tömített autóipari javítócsatlakozó
• Csatlakozórendszer: TE kör alakú DIN rendszer
• Kialakítás: 4 pólusú
• Érintkezők elrendezése: 2 sor
• Érintkező típusa: csapos
• Érintkezőméret: 2,5 mm
• Érintkezők osztása: 7 mm
• Csatlakozó alakja: kör
• Kódolás: 1-es kivitel
• Szín: fekete
• Tömíthető kialakítás
• Menetes rögzítőgyűrű
• Zöld peremtömítés
• Előre szerelt, négyeres vezetékkel
• Névleges rendszerfeszültség: 12, 24 és 48 V
• Üzemi hőmérséklet: –40 és +120 °C között
• Védettség: IP67 és IP69K
• Ház anyaga: üvegszállal erősített PBT
• Csomagtartalom: 1 darab vezetékes csatlakozó

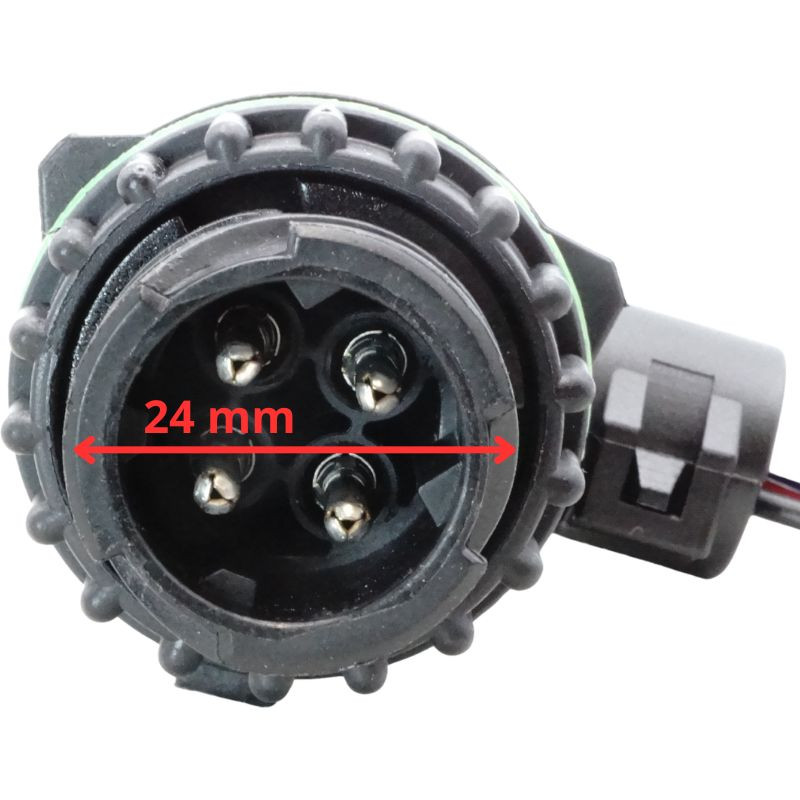

Az 1-967402-1 csatlakozóház mérete a gyártói adatok alapján hozzávetőleg 39 × 44 × 39 mm.

5. Előnyök

• Lehetővé teszi a sérült csatlakozó javítását a teljes kábelköteg cseréje nélkül.
• A menetes rögzítőgyűrű stabil mechanikai kapcsolatot biztosít.
• A tömített kialakítás segít védeni az érintkezőket a víztől, portól és szennyeződésektől.
• Az előre szerelt vezetékek megkönnyítik a kábelköteghez történő bekötést.
• Motortéri és kültéri alkalmazásokban is használható.
• A kódolt kialakítás csökkenti a hibás csatlakoztatás veszélyét.
• Alkalmas repedt ház, oxidálódott érintkezők vagy sérült vezetékek javításához.

6. Tippek a beszereléshez és karbantartáshoz

A régi csatlakozó eltávolítása előtt fényképezze le vagy jegyezze fel a négy vezeték érintkezőhely szerinti sorrendjét. Ne kizárólag az új vezetékek színe alapján végezze el a bekötést, mert a vezetékszínek eltérhetnek a jármű gyári kábelkötegétől.

A kötéseket megfelelő autóipari krimpeléssel vagy szakszerű forrasztással készítse el, majd ragasztós zsugorcsővel szigetelje. Ellenőrizze a zöld peremtömítés, a menetes rögzítőgyűrű és az ellendarab állapotát. A csatlakozót ne a vezetékeknél fogva húzza szét.

7. Használati útmutató

1. Kapcsolja ki a gyújtást, majd válassza le az akkumulátor negatív saruját.
2. Csavarja ki vagy oldja ki a régi csatlakozó rögzítőgyűrűjét.
3. A vezetékek elvágása előtt rögzítse a négy érintkező bekötési sorrendjét.
4. Kösse össze az új csatlakozó vezetékeit a meglévő kábelköteggel.
5. Szigetelje és mechanikusan tehermentesítse a kötéseket.
6. Ellenőrizze a tömítőgyűrű megfelelő elhelyezkedését.
7. Csatlakoztassa és kézzel húzza meg a rögzítőgyűrűt.
8. Kapcsolja vissza a jármű elektromos rendszerét, majd ellenőrizze a működést.

8. Problémamegoldás és használat

A csatlakozó cseréje indokolt lehet:

• repedt vagy deformálódott csatlakozóház;
• sérült menetes rögzítés;
• hiányzó vagy sérült tömítőgyűrű;
• oxidálódott érintkezők;
• vezetékszakadás;
• időszakos elektromos kapcsolat;
• nedvesség okozta érintkezési hiba esetén.

Ha a csatlakoztatott érzékelő vagy elektromos egység a javítás után sem működik megfelelően, ellenőrizze a tápfeszültséget, a testelést, a jelvezetékeket, az érzékelőt és a kábelköteg folytonosságát. Hibás bekötési sorrend vagy eltérő kódolású csatlakozó működési hibát és alkatrészkárosodást is okozhat.

9. Kinek ajánlott

Autóvillamossági szakembereknek, autószerelőknek, haszongépjármű- és munkagép-szervizeknek, mezőgazdasági gépszerelőknek, diagnosztikai szakembereknek és saját kábelköteg-javítást végző felhasználóknak ajánlott.

A delman.hu kínálatából olyan javításhoz választható, amelynél a lecserélendő csatlakozó csapos, 4 pólusú, kör alakú és az 1-967402-1 kialakításával teljesen megegyezik.

10. Fontos vásárlási figyelmeztetés

Vásárlás előtt ellenőrizze az 1-967402-1 cikkszámot, a 4 pólusú kialakítást, a csapos érintkezőket, a kör alakú házat, a kódolást, a menetes rögzítést és a zöld tömítőgyűrűt. Hasonlítsa össze a méretet, az érintkezők elhelyezkedését és a vezetékek kiosztását is.

Az 1-968968-1, 1-1813099-1 és 1-967325-1 hüvelyes csatlakozóházak, ezért nem azonosak a képen látható csapos változattal. Lambda-szondához csak akkor rendelje meg, ha a régi csatlakozó minden lényeges műszaki és formai jellemzője megegyezik.
