Renault Dacia 3 gombos távirányító panel 433 MHz PCF7961M

Renault Dacia 3 gombos távirányító-elektronika – 433 MHz, PCF7961M

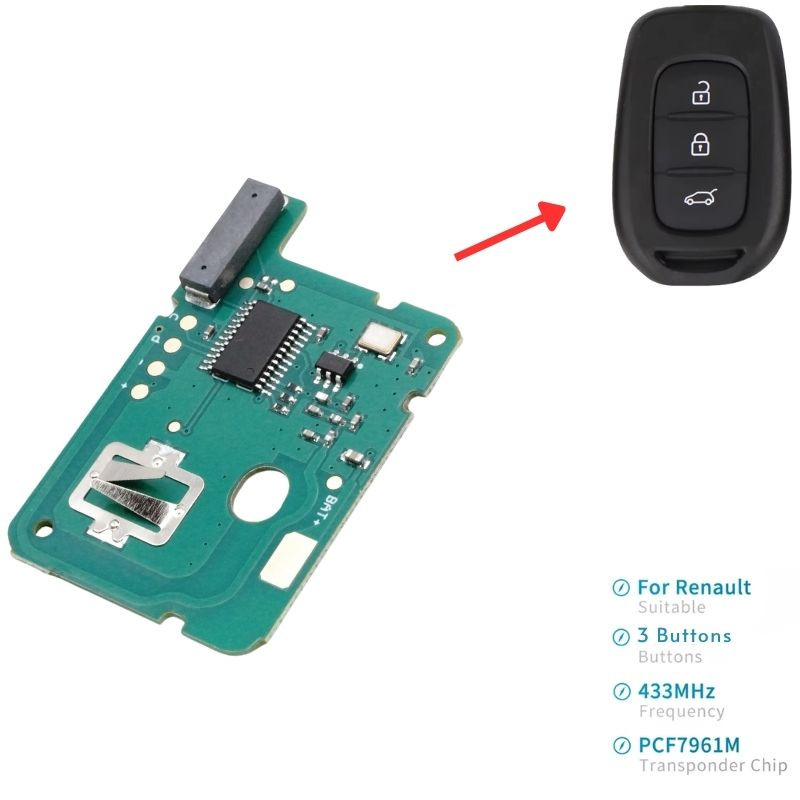

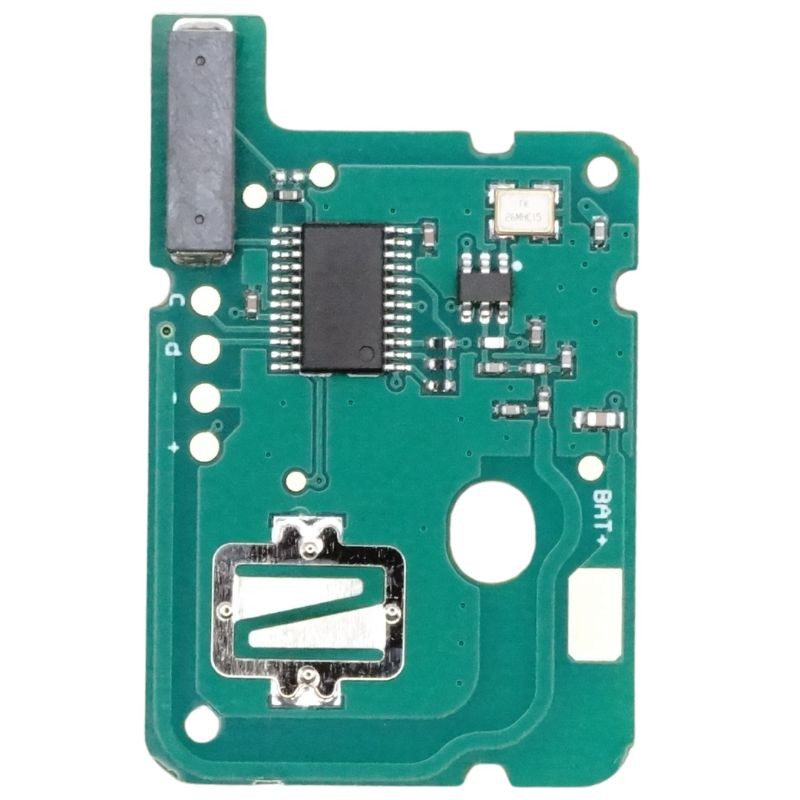

A 3 gombos utángyártott távirányító-panel Renault és Dacia járművek egyes kulcsainak javításához, pótlásához vagy tartalék kulcs összeállításához használható. A nyomtatott áramköri lap 433 MHz-es rádiófrekvencián működik, és beépített NXP PCF7961M transzponder chippel rendelkezik.

Megfelelő megoldás lehet sérült, beázott, korrodált vagy meghibásodott eredeti kulcselektronika cseréjére, amennyiben a meglévő kulcsház és kulcsszár továbbra is használható. A három gomb a központi zár nyitásához, zárásához és – megfelelő járműkivitel esetén – a csomagtér nyitásához használható.

A panel beszerelés után programozást igényel. A termék kizárólag az elektronikát tartalmazza; kulcsház, kulcsszár és CR2032 elem nem része a csomagnak.

2. Kompatibilis Renault és Dacia modellek

Megfelelő kulcs- és elektronikakialakítás esetén használható többek között:

Renault

• Renault Clio IV
• Renault Master III
• Renault Trafic egyes kivitelei

Dacia

• Dacia Logan II
• Dacia Sandero II
• Dacia Dokker
• Dacia Lodgy
• Dacia Duster egyes kivitelei

A kompatibilitás a jármű évjáratától, felszereltségétől, immobiliser-rendszerétől, az eredeti kulcsház formájától és a gyári panel pontos kialakításától függ.

Azonos modellen belül eltérő frekvenciájú, más transzponderrel, különböző gombszámmal vagy eltérő panelkontúrral rendelkező kulcsok is előfordulhatnak. A felsorolt modellek nem minden változatához megfelelőek.

3. Kompatibilitási feltételek

Az új panelnek az alábbi jellemzőkben kell megegyeznie az eredeti kulcselektronikával:

• 3 gombos kialakítás
• 433 MHz működési frekvencia
• NXP PCF7961M transzponder chip
• Azonos vagy kompatibilis panelméret
• Azonos nyomtatott áramköri lapforma
• Megfelelő rögzítőfuratok
• Azonos mikrokapcsoló-elhelyezés
• Kompatibilis kulcsház
• CR2032 elemhez megfelelő érintkezők
• Azonos nyitás-, zárás- és csomagtérfunkció
• A jármű immobiliser-rendszeréhez programozható kivitel

Vásárlás előtt az eredeti kulcsházat célszerű szétszerelni, majd a panel mindkét oldalát összehasonlítani a termékfotón látható elektronikával.

4. Főbb műszaki adatok

• Terméktípus: távirányító-elektronika
• Kivitel: nyomtatott áramköri lap, PCB
• Kompatibilis márkák: Renault, Dacia
• Gombok száma: 3
• Gombfunkciók: nyitás, zárás, csomagtérnyitás
• Működési frekvencia: 433 MHz
• Transzponder chip: NXP PCF7961M
• Elem típusa: CR2032
• Mikrokapcsolók száma: 3
• Programozható: igen
• Immobiliser-funkció: beépített transzponderrel
• Panel anyaga: FR4 nyomtatott áramköri lap
• Állapot: új
• Kivitel: utángyártott
• Kulcsház: nem tartozék
• Kulcsszár: nem tartozék
• Elem: nem tartozék
• Programozás: nem tartozék

5. A készlet tartalma

A csomag tartalma:

• 1 darab 3 gombos Renault–Dacia távirányító-panel
• 1 darab beépített NXP PCF7961M transzponder chip

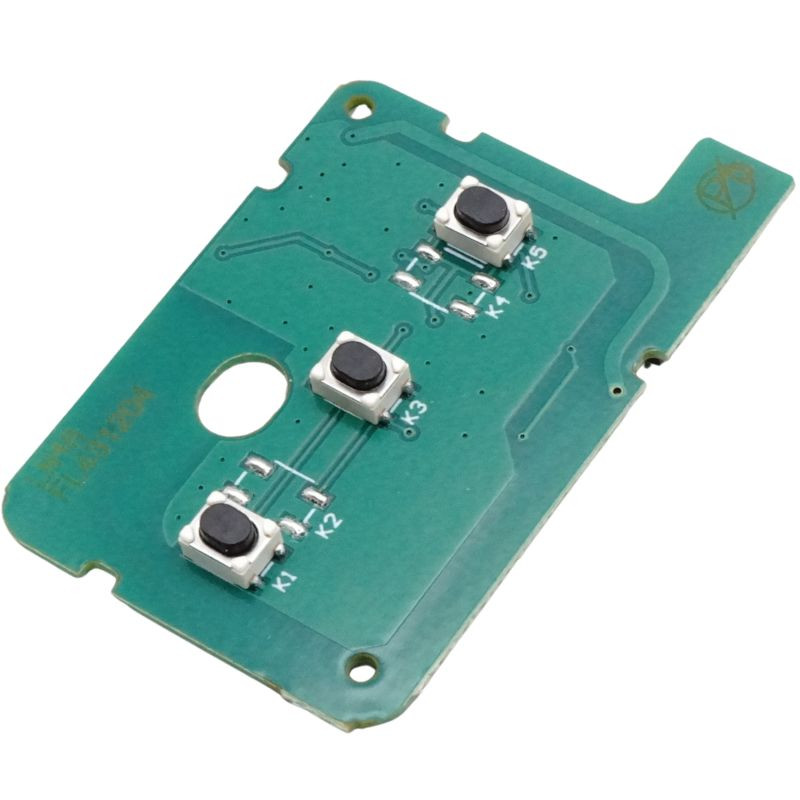

• 3 darab beépített mikrokapcsoló
• Beépített 433 MHz-es rádiófrekvenciás elektronika
• CR2032 elemhez kialakított elemtartó érintkező

A csomag nem tartalmaz:

• kulcsházat;
• kulcsszárat;
• CR2032 elemet;
• nyomógombokat;
• kulcsmarást;
• diagnosztikai programozást;
• járműspecifikus PIN- vagy biztonsági kódot.

6. Előnyök

• Lehetővé teszi a hibás kulcselektronika cseréjét komplett új kulcs vásárlása nélkül.
• Beépített PCF7961M transzponderrel rendelkezik.
• Egyetlen panel biztosíthatja a távirányító és az immobiliser funkcióit.
• Alkalmas lehet beázott vagy korrodált gyári elektronika pótlására.
• Kompatibilis kulcsházba egyszerűen beszerelhető.
• Meglévő kulcsház és kulcsszár megtartása mellett is használható.
• Gazdaságosabb megoldás lehet egy teljes gyári kulcs beszerzésénél.
• Tartalék kulcs összeállításához is felhasználható.
• Programozás után helyreállíthatja a központi zár távirányítását.
• Megfelelő immobiliser-tanítás után lehetővé teheti a motor indítását.
• A harmadik gomb megfelelő jármű esetén a csomagtér külön nyitását biztosíthatja.

7. Beszerelési és programozási útmutató

1. Ellenőrizze az eredeti panel frekvenciáját, transzpondertípusát és gombjainak számát.<br>
2. Óvatosan nyissa szét a meglévő kulcsházat.<br>
3. Távolítsa el a hibás elektronikát és az elemet.<br>
4. Hasonlítsa össze a régi és az új panel formáját, furatait, érintkezőit és kapcsolóinak helyzetét.<br>
5. Helyezze be az új panelt a kompatibilis kulcsházba.<br>
6. Szereljen be megfelelő polaritással egy CR2032 gombelemet.<br>
7. Zárja össze a kulcsházat, és ellenőrizze mindhárom gomb nyomáspontját.<br>
8. Programoztassa a PCF7961M transzpondert a jármű immobiliser-rendszeréhez.<br>
9. Taníttassa fel a távirányító funkcióit a központi zárhoz.<br>
10. Ellenőrizze a nyitást, zárást, csomagtérnyitást, az immobiliser felismerését és a motorindítást.

A programozást megfelelő diagnosztikai eszközzel rendelkező autókulcs-specialistának vagy autóvillamossági műhelynek ajánlott elvégeznie.

8. Milyen hibák és problémák esetén használható?

A panel cseréje indokolt lehet:

• beázott kulcselektronika;
• korrodált nyomtatott áramköri lap;
• törött vagy repedt panel;
• leszakadt mikrokapcsoló;
• nem működő nyitógomb;
• nem működő zárógomb;
• hibás csomagtérnyitó gomb;
• sérült elemérintkező;
• gyenge vagy megszűnt rádiós jel;
• javíthatatlan eredeti elektronika;
• elveszett kulcs pótlása;
• tartalék kulcs összeállítása esetén.

Ha a távirányító programozás után sem működik, ellenőrizze:

• a 433 MHz-es frekvenciát;
• a CR2032 elem töltöttségét és polaritását;
• a kulcsház gombjainak nyomáspontját;
• a mikrokapcsolók működését;
• az elektronika megfelelő rögzítését;
• a távirányító feltanítását;
• a jármű rádiófrekvenciás vevőegységét.

Ha a távirányító működik, de a motor nem indul, az immobiliser-programozást, a PCF7961M kompatibilitását és a jármű biztonsági rendszerét kell ellenőrizni.

9. Kinek ajánlott?

Ajánlott:

• Renault gépjárművek tulajdonosainak;
• Dacia gépjárművek tulajdonosainak;
• autókulcs-specialistáknak;
• kulcsmásoló műhelyeknek;
• autóvillamossági szakembereknek;
• diagnosztikai műhelyeknek;
• márkafüggetlen szervizeknek;
• Renault és Dacia kulcsok javításával foglalkozó szakembereknek;
• tartalék kulcsot készíttető autótulajdonosoknak;
• sérült távirányító-elektronika gazdaságos pótlásához.

A termék használatához kompatibilis kulcsház, megfelelő kulcsszár, CR2032 elem és járműspecifikus programozás szükséges.

10. Fontos vásárlói figyelmeztetés

A termék kizárólag elektronikai panel. Kulcsházat, kulcsszárat, CR2032 elemet, kulcsmarást és programozást nem tartalmaz.

Vásárlás előtt ellenőrizze:

• a 3 gombos kialakítást;
• a 433 MHz-es működési frekvenciát;
• a PCF7961M transzpondertípust;
• az eredeti panel külső formáját;
• a panel méretét;
• a rögzítőfuratok helyzetét;
• a mikrokapcsolók elrendezését;
• az elemérintkezők kialakítását;
• a kulcsház belső méretét;
• a jármű pontos évjáratát;
• az immobiliser-rendszer kompatibilitását;
• a harmadik gomb funkcióját.

A PCF7961M megjelölés önmagában nem elegendő a kompatibilitás biztos megállapításához. A frekvenciának, a panel alakjának, a gombok számának és az alkatrészek elrendezésének is egyeznie kell.

A panel nem előre programozott. A motor indításához az immobiliser-rendszerhez, a központi zár használatához pedig a távirányító-rendszerhez is fel kell tanítani.
