Toyota Lexus kamera csatlakozó – 6189-1231

Toyota Lexus kamera csatlakozó – 6189-1231

A 6189-1231 / 90980-12495 cikkszámú, 4 pólusú autóipari javítócsatlakozó Toyota és Lexus járművek egyes kamera-, érzékelő- és elektronikai rendszereinek javítására használható. Az előre szerelt vezetékes kivitel megfelelő megoldást kínál repedt, törött, oxidálódott vagy kontakthibás gyári csatlakozók cseréjére.

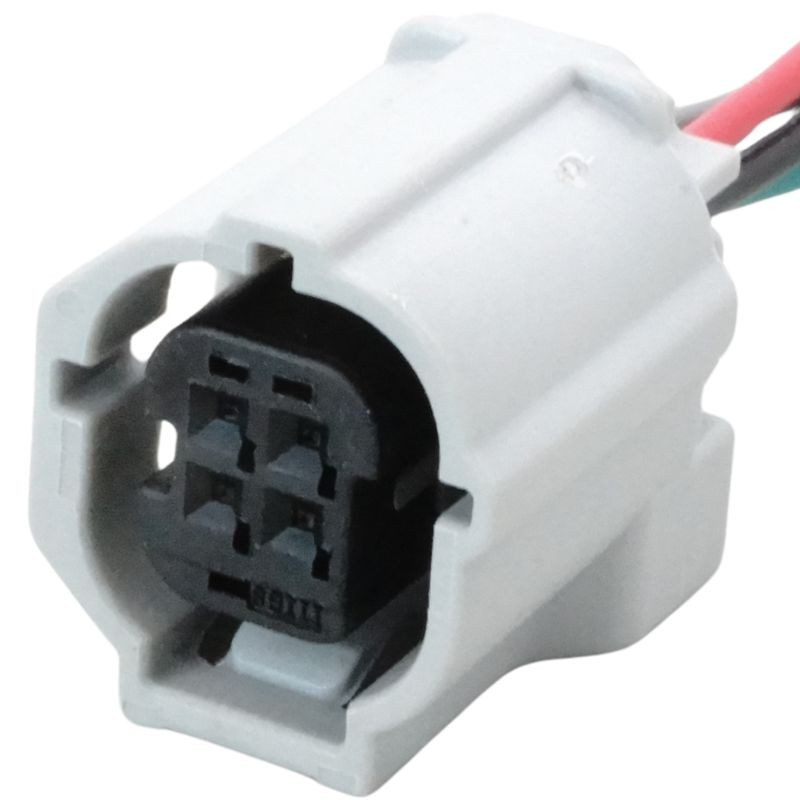

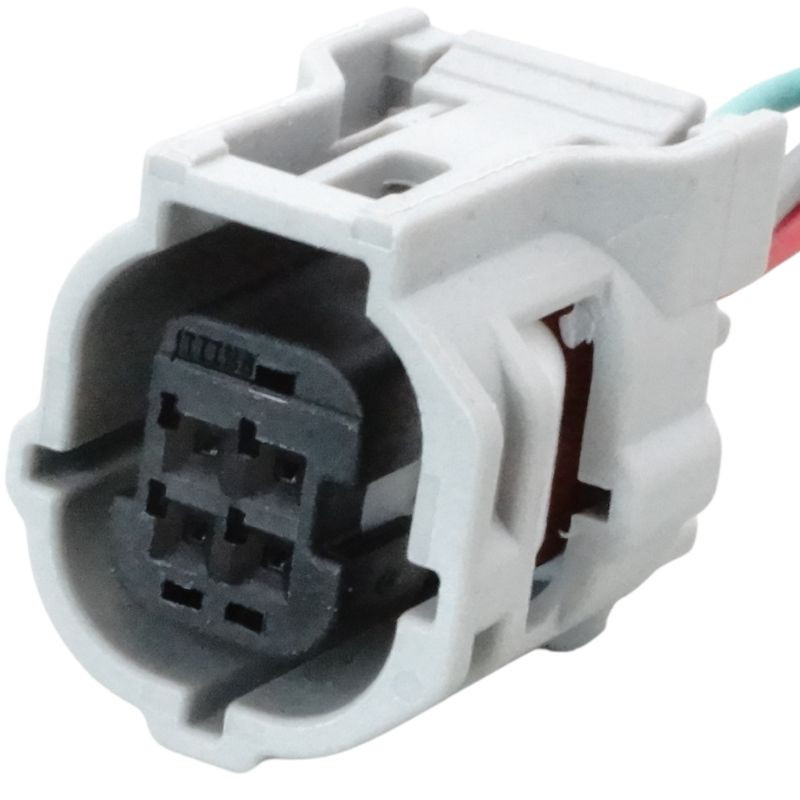

A csatlakozó a Sumitomo TS 025 tömített sorozatához tartozik. Négy, kétsoros elrendezésű hüvelyes érintkezőhelye és kódolt háza stabil elektromos kapcsolatot biztosíthat megfelelő ellendarab esetén. Elsősorban gyári első, hátsó vagy parkolókamera csatlakozójaként dokumentált.

2. Kompatibilis járművek és alkalmazások

A 90980-12495 csatlakozó az alábbi Toyota és Lexus járműcsaládok egyes kiviteleiben fordulhat elő:

Toyota

• Toyota Land Cruiser Prado egyes kivitelei
• Toyota Land Cruiser egyes kivitelei
• Toyota 4Runner egyes kivitelei
• Toyota FJ Cruiser egyes kivitelei
• Toyota Highlander és Kluger egyes kivitelei
• Toyota Sequoia egyes kivitelei
• Toyota Sienna egyes kivitelei
• Toyota Venza egyes kivitelei
• Toyota Prius és Prius V egyes kivitelei
• Toyota Corolla egyes kivitelei
• Toyota Crown és Crown Majesta egyes kivitelei
• Toyota Auris és Avensis egyes kivitelei
• Toyota Hilux és Fortuner egyes kivitelei
• Toyota Alphard és Vellfire egyes kivitelei
• Toyota Wish, Ractis és Verso egyes kivitelei

Lexus

• Lexus CT200h egyes kivitelei
• Lexus GX460 egyes kivitelei
• Lexus RX350 és RX450h egyes kivitelei
• további Lexus modellek, teljes csatlakozóegyezés esetén

A Toyota és Lexus alkatrészkatalógusok a 90980-12495 csatlakozóházat 2007 utáni számos járműnél felsorolják, de ebből önmagában nem határozható meg, hogy az adott autóban kamerához, szervókormányhoz, audiorendszerhez vagy más egységhez tartozik.

Lehetséges felhasználási területek:

• első parkolókamera;
• hátsó kamera vagy tolatókamera;
• 360°-os kamerarendszer egyes egységei;
• oldalkamera;
• kamerakábel és járműkábelköteg közötti csatlakozás;
• elektromos szervókormány egyes jeláramkörei;
• érzékelők és kisáramú elektronikai egységek;
• más, azonos 4 pólusú Sumitomo TS 025 csatlakozás.

A kamerafelhasználás több csatlakozó-specialista adatbázisában is szerepel, beleértve Toyota és Lexus első és hátsó kamerarendszereit.

A kompatibilitást minden esetben ellenőrizni kell:

• a cikkszám alapján;
• a szürke külső csatlakozóház alapján;
• a 4 pólusú, 2 × 2 elrendezés alapján;
• a kódolóhornyok alapján;
• a fekete belső betét alapján;
• a reteszelés formája alapján;
• az érintkezők elhelyezkedése alapján;
• a vezetékek bekötési sorrendje alapján;
• szükség esetén az alvázszám alapján.

3. Cikkszámok

Elsődleges csatlakozóazonosítók:

• 6189-1231
• 61891231
• 90980-12495
• 9098012495
• 90980 12495

Gyártói rendszer:

• Sumitomo TS 025
• Sumitomo TS Sealed Series
• TS 025, 4-way female sealed connector

A 6189-1231 a Sumitomo gyártói azonosítója, a 90980-12495 pedig kapcsolódó Toyota és Lexus csatlakozóház-cikkszám.

A csatlakozóval esetenként együtt említett más Toyota-számok nem feltétlenül azonos alkatrészek. Az ellendarab, az eltérő kódolású ház vagy a kamera másik oldali csatlakozója külön cikkszámot használhat.

4. Főbb jellemzők

• Terméktípus: autóipari kamera- és szenzor-javítócsatlakozó
• Gyártói rendszer: Sumitomo TS 025
• Gyártói azonosító: 6189-1231
• Toyota/Lexus azonosító: 90980-12495
• Kialakítás: 4 pólusú
• Érintkezők elrendezése: 2 × 2 pozíció
• Csatlakozó neme: női, hüvelyes
• Érintkezőméret: TS 025, körülbelül 0,64 mm-es rendszer
• Szín: világosszürke külső ház
• Fekete belső csatlakozóbetét
• Tömített kialakítás
• Kódolt csatlakozófelület
• Felső reteszelőfül
• Oldalsó másodlagos biztosítás

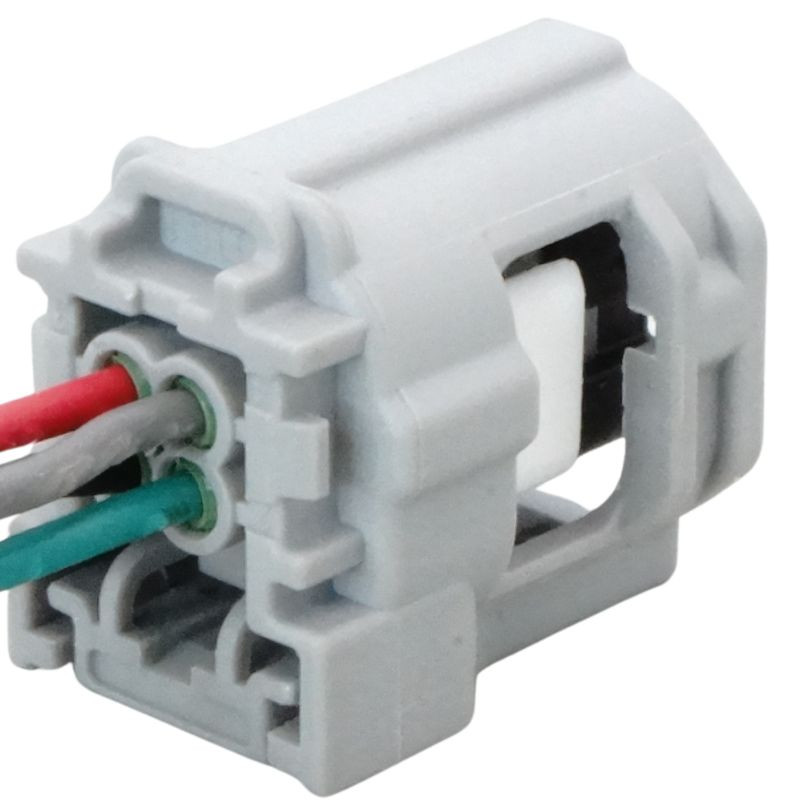

• Előre szerelt, négyeres vezetékkel
• Jel- és kisáramú elektronikai áramkörökhöz
• Motortéri és karosszérián belüli használatra
• Csomagtartalom: 1 darab előre vezetékezett javítócsatlakozó

A 6189-1231 hivatalos forgalmazói leírása 4 pólusú, tömített, szürke, női TS 025 csatlakozóházként azonosítja a terméket.

5. Előnyök

• Lehetővé teszi a sérült csatlakozó javítását a teljes kábelköteg cseréje nélkül.
• Az előre szerelt vezetékek gyorsabbá és egyszerűbbé teszik a bekötést.
• A tömített kialakítás segít védeni az érintkezőket a nedvességtől és szennyeződésektől.
• A kódolt csatlakozóház csökkenti a hibás ellendarabhoz történő csatlakoztatás veszélyét.
• A stabil reteszelés megfelelő ellendarab esetén megakadályozza a csatlakozó kilazulását.
• Használható repedt ház, törött retesz, oxidált érintkező vagy sérült vezeték javításához.
• Helyreállítható vele a kamera táp-, test- és jelkapcsolata.
• Költséghatékonyabb megoldás lehet a komplett kamera-kábelköteg cseréjénél.

6. Tippek a beszereléshez

A régi csatlakozó levágása előtt fényképezze le vagy egyenként jelölje meg a négy vezeték érintkezőhely szerinti sorrendjét. Az új javítócsatlakozó vezetékszínei nem feltétlenül egyeznek meg a Toyota vagy Lexus gyári vezetékszíneivel.

Kamerarendszer esetén különösen fontos a pontos bekötés, mert a négy vezeték között előfordulhat:

• tápfeszültség;
• testvezeték;
• videojel;
• videojel-árnyékolás vagy kommunikációs vezeték.

A kamera tápfeszültsége nem minden rendszerben 12 V. Egyes gyári kamerák alacsonyabb, a vezérlőegység által előállított feszültséggel működhetnek. A vezetékek funkcióját kapcsolási rajz vagy műszeres mérés alapján kell azonosítani.

A kötéseket lehetőleg professzionális autóipari krimpeléssel készítse el. Forrasztás esetén ügyeljen arra, hogy ne alakuljon ki hosszú és merev vezetékszakasz. A kötéseket ragasztós zsugorcsővel szigetelje.

7. Használati útmutató

1. Kapcsolja ki a gyújtást.
2. Szükség esetén válassza le az akkumulátor negatív saruját.
3. Kamera vagy multimédiás rendszer javításánál várja meg, amíg a vezérlőegységek kikapcsolnak.
4. Oldja ki a sérült csatlakozó felső reteszelését.
5. Válassza le a kameráról, szervókormány-egységről vagy más elektromos alkatrészről.
6. A vezetékek elvágása előtt jegyezze fel az 1–4 érintkezőhely bekötését.
7. Vágja vissza a vezetékeket ép, korróziómentes szakaszig.
8. Kösse össze az új csatlakozó vezetékeit az eredeti érintkezőkiosztás megtartásával.
9. Szigetelje és mechanikusan tehermentesítse a kötéseket.
10. Csatlakoztassa az elektromos egységet.
11. Ellenőrizze a reteszelés megfelelő záródását.
12. Kapcsolja vissza a rendszert, majd ellenőrizze a kamera képét vagy a kapcsolódó egység működését.

8. Problémamegoldás

A csatlakozó cseréje indokolt lehet:

• repedt vagy törött csatlakozóház;
• letört reteszelőfül;
• kilazult érintkező;
• oxidáció;
• vezetékszakadás;
• nedvesség okozta kontakthiba;
• időszakosan megszűnő kamerakép;
• villódzó vagy zajos kép;
• „kamera nem elérhető” hibaüzenet;
• időszakos kommunikációs hiba;
• elektromos szervókormány jeláramköri hibája esetén.

Kamerahiba esetén a csatlakozó mellett ellenőrizze:

• a kamera tápfeszültségét;
• a testvezeték folytonosságát;
• a videojel-vezetéket;
• a kábel árnyékolását;
• az esetleges CAN- vagy LIN-kommunikációt;
• a kamera és a vezérlőegység közötti kábelköteget;
• a kameraegységet;
• a biztosítékokat;
• a tárolt hibakódokat.

A csatlakozó cseréje önmagában nem szüntet meg minden kamera-, EPS- vagy elektronikai hibát.

9. Kinek ajánlott?

Ajánlott:

• Toyota és Lexus járművek tulajdonosainak;
• autóvillamossági szakembereknek;
• kamera- és parkolórendszer-javítóknak;
• autószerelőknek;
• karosszériajavító műhelyeknek;
• Toyota és Lexus szervizeknek;
• multimédiás rendszerek javítóinak;
• kábelköteg-javítást végző szakembereknek.

A delman.hu kínálatából olyan kamera-, érzékelő- vagy kábelköteg-javításhoz választható, amelynél a régi csatlakozó 6189-1231 / 90980-12495 kialakítású, vagy minden lényeges formai és elektromos tulajdonsága megegyezik.

10. Fontos vásárlási figyelmeztetés

Vásárlás előtt ellenőrizze:

• a 6189-1231 vagy 90980-12495 cikkszámot;
• a 4 pólusú kialakítást;
• a 2 × 2 érintkezőelrendezést;
• a világosszürke külső házat;
• a fekete belső csatlakozóbetétet;
• a vezetőhornyok elhelyezkedését;
• a felső reteszelőfület;
• az oldalsó biztosítóelemet;

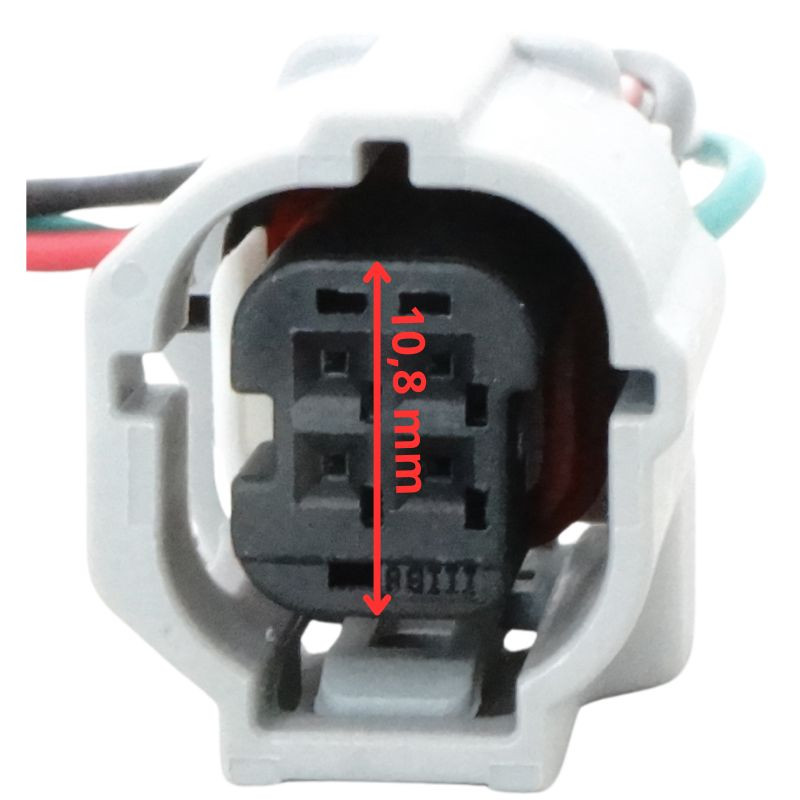

• a csatlakozó méretét;
• a vezetékek bekötési sorrendjét;
• a kamera vagy más egység ellendarabját;
• szükség esetén a jármű alvázszámát.

A 90980-12495 sok Toyota és Lexus modellben előfordul, de nem minden esetben azonos funkciót lát el. A járműmodell vagy a 4 pólusú kialakítás önmagában nem elegendő a kompatibilitás megállapításához.
