VW Audi hűtőventilátor-csatlakozó – 7H4906234

VW Audi hűtőventilátor-csatlakozó – 7H4906234

A 7H4906234 cikkszámú, 4 pólusú autóipari javítócsatlakozó Volkswagen, Audi, Škoda és SEAT járművek egyes elektromos hűtőventilátor-rendszereinek javítására használható. A készlet megfelelő megoldást kínál a megolvadt, repedt, oxidálódott vagy kontakthibás gyári ventilátorcsatlakozó cseréjére.

A csatlakozó vegyes érintkezőméretű kialakítása lehetővé teszi a ventilátor nagyobb áramú tápvezetékeinek, valamint a kisebb áramú vezérlő- vagy jelvezetékeinek egyetlen csatlakozóházban történő elhelyezését. A gyári alkatrészkatalógusok a 7H4906234 házat kifejezetten radiátor- vagy hűtőventilátor-csatlakozóként azonosítják.

2. Kompatibilis járművek és alkalmazások

A csatlakozó az alábbi járművek egyes felszereltségi és motorváltozatainál fordulhat elő:

Volkswagen

• Volkswagen Transporter T5 és T6 egyes kivitelei
• Volkswagen Multivan T5 és T6 egyes kivitelei
• Volkswagen California T5 és T6 egyes kivitelei
• Volkswagen Touareg egyes kivitelei
• Volkswagen Tiguan és Tiguan Allspace egyes kivitelei
• Volkswagen Passat egyes változatai
• Volkswagen Arteon egyes változatai
• Volkswagen Atlas és Atlas Cross Sport egyes kivitelei
• Volkswagen Teramont egyes kivitelei
• Volkswagen Taos egyes kivitelei

Audi, Škoda és SEAT

• egyes Audi modellek azonos ventilátorcsatlakozóval;
• Škoda Karoq egyes kivitelei;
• Škoda Kodiaq egyes kivitelei;
• Škoda Superb egyes kivitelei;
• SEAT Tarraco egyes kivitelei;
• további VAG-modellek, teljes csatlakozóegyezés esetén.

A 7H4906234 csatlakozó több Volkswagen-modellnél dokumentáltan elektromos hűtőventilátorhoz tartozik. Egyes katalógusok két elektromos ventilátorral szerelt kiviteleknél jelölik, míg más listák Transporter, Passat, Tiguan, Touareg és újabb VAG-modellek egyes változatait tartalmazzák.

A felsorolás nem jelenti azt, hogy minden modell minden motorjához megfelelő. A kompatibilitást az alábbiak alapján kell ellenőrizni:

• OEM-cikkszám;
• a csatlakozó külső formája;
• a négy érintkezőhely elrendezése;
• a nagy és kis érintkezők pozíciója;
• a piros reteszelőelem;
• a vezetőhornyok;
• a ventilátoregység csatlakozófelülete;
• a vezetékek kiosztása és keresztmetszete;
• szükség esetén a jármű alvázszáma.

3. Cikkszámok

Elsődleges csatlakozóház-azonosítók:

• 7H4906234
• 7H4 906 234
• 7H4-906-234

Kapcsolódó ellendarab:

• 7H4906444
• 7H4 906 444

Kapcsolódó javítóvezetékek és érintkezők egyes gyári katalógusokban:

• 000979026
• 000979026A
• 000979027
• 000979027C
• 000979151E
• 000979151EA
• 000979242E
• 000979242EA

A 7H4906444 a hozzá tartozó vagy megfelelő ellendarabként jelenhet meg, ezért nem ugyanannak a csatlakozóháznak az alternatív cikkszáma. A különböző 000979… javítóvezetékek eltérő érintkezőmérethez és vezeték-keresztmetszethez tartozhatnak.

4. A készlet tartalma

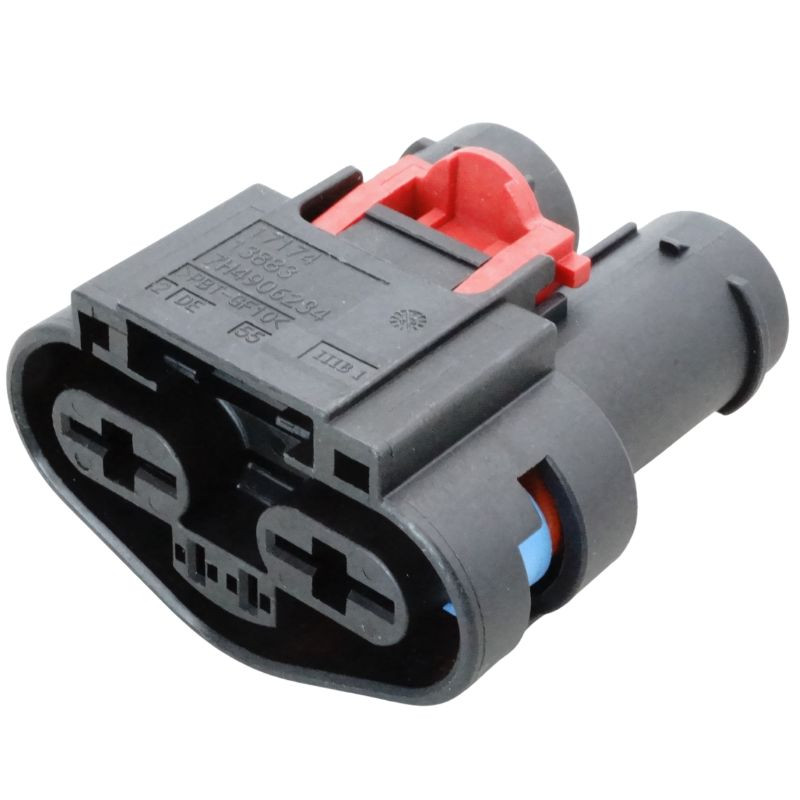

A képen látható javítókészlet tartalma:

• 1 db fekete, 4 pólusú csatlakozóház;
• 1 db piros másodlagos reteszelőelem;
• 2 db nagy méretű teljesítményérintkező;
• 2 db kisebb jel- vagy vezérlőérintkező;
• 2 db nagyobb vörös vezetéktömítés;
• 2 db kisebb kék vezetéktömítés.

A pontos csomagtartalom forgalmazónként eltérhet. A termékoldalon csak azokat az alkatrészeket célszerű feltüntetni, amelyek ténylegesen megtalálhatók az értékesített készletben.

5. Főbb jellemzők

• Terméktípus: hűtőventilátor-javítócsatlakozó
• Kialakítás: 4 pólusú
• Érintkezőhelyek: két nagy és két kisebb pozíció
• Érintkező típusa: hüvelyes
• Szín: fekete
• Piros másodlagos biztosítás
• Tömített kivitel
• Különálló vezetéktömítések
• Nagyáramú tápvezetékekhez is használható
• Jel- és vezérlővezetékeket is fogadó kialakítás
• Stabil mechanikai reteszelés
• Motortéri használatra készült
• Hő- és rezgésálló műanyag ház
• Csomagtartalom: 1 komplett szerelhető javítókészlet

A 7H4906234 gyári leírása 4 pólusú, fekete ventilátor-csatlakozóházként szerepel. Egyes katalógusok 850/1000 W-os, illetve két ventilátorral szerelt rendszerekkel kapcsolják össze.

6. Előnyök

• A sérült csatlakozó a teljes ventilátor-kábelköteg cseréje nélkül javítható.
• A két nagy érintkező megfelelő vezetékkel nagyobb áramú tápellátáshoz használható.
• A két kisebb érintkező a ventilátor vezérlő- vagy jeláramköreihez alkalmazható.
• A külön vezetéktömítések segítenek megakadályozni a nedvesség és szennyeződés bejutását.
• A másodlagos biztosítás csökkenti az érintkezők kimozdulásának veszélyét.
• Alkalmas megolvadt, repedt vagy oxidálódott ventilátorcsatlakozó cseréjére.
• Stabil mechanikai és elektromos kapcsolat alakítható ki megfelelő krimpeléssel.
• Költséghatékonyabb javítási lehetőség lehet a teljes kábelköteg vagy ventilátoregység cseréjénél.

7. Beszerelési javaslat

1. Kapcsolja ki a gyújtást, és távolítsa el az indítókulcsot.
2. Várja meg, amíg a motor és a hűtőrendszer lehűl.
3. Válassza le az akkumulátor negatív saruját.
4. A régi csatlakozó eltávolítása előtt készítsen fényképet a vezetékek sorrendjéről.
5. Jelölje meg külön a két nagyáramú és a két kisebb vezetéket.
6. Vágja vissza a kábeleket ép, elszíneződéstől és korróziótól mentes szakaszig.
7. Húzza fel a vezeték keresztmetszetének megfelelő gumitömítést.
8. Professzionális krimpelőfogóval rögzítse az érintkezőket.
9. Helyezze az érintkezőket a megfelelő pozícióba, amíg hallhatóan reteszelődnek.
10. Zárja a piros másodlagos biztosítást.
11. Csatlakoztassa a ventilátoregységet.
12. Rögzítse a kábelköteget úgy, hogy ne érjen a ventilátorhoz vagy forró alkatrészhez.
13. Kapcsolja vissza az akkumulátort, és diagnosztikai vagy működési próbával ellenőrizze a ventilátort.

Nagyáramú ventilátorkörnél a forrasztás helyett megfelelő, gyári jellegű krimpkötés ajánlott. A forrasztott vezeték a rezgés és hőciklusok miatt a kötés szélénél idővel eltörhet.

8. Problémamegoldás

A csatlakozó cseréje indokolt lehet:

• megolvadt csatlakozóház;
• elszíneződött műanyag;
• deformálódott érintkezőkamra;
• oxidált vagy megégett érintkezők;
• kilazult nagyáramú csatlakozás;
• törött reteszelés;
• sérült vezetéktömítés;
• vezetékszakadás;
• időszakosan működő hűtőventilátor;
• csak egy fokozaton működő ventilátor;
• ventilátorvezérlési hibakód;
• túlmelegedő motor;
• klímaberendezés használatakor elmaradó ventilátorműködés esetén.

Ha a hűtőventilátor a csatlakozó javítása után sem működik megfelelően, ellenőrizni kell:

• a ventilátor biztosítékát;
• a relét vagy ventilátorvezérlő modult;
• a nagyáramú tápellátást terhelés alatt;
• a testvezeték feszültségesését;
• a vezérlőjel meglétét;
• a ventilátormotor áramfelvételét;
• a kábelköteg folytonosságát;
• a motorhőmérséklet- és klímarendszer-érzékelők adatait;
• a tárolt hibakódokat.

A megolvadt csatlakozó gyakran nem önálló hiba. Okozhatja laza érintkező, megnövekedett átmeneti ellenállás, túl vékony vezeték vagy túl nagy ventilátormotor-áramfelvétel. A kiváltó ok megszüntetése nélkül az új csatlakozó ismét túlmelegedhet.

9. Kinek ajánlott

Ajánlott:

• Volkswagen-, Audi-, Škoda- és SEAT-tulajdonosoknak;
• autóvillamossági szakembereknek;
• autószerelőknek;
• klíma- és hűtőrendszer-javító műhelyeknek;
• Volkswagen-csoportos járműveket javító szervizeknek;
• diagnosztikai műhelyeknek;
• motortéri kábelköteg-javítást végző szakembereknek.

A delman.hu kínálatából olyan elektromos hűtőventilátor-csatlakozó javításához választható, amelynél a régi csatlakozó 7H4906234 kialakítású, vagy minden lényeges formai és elektromos jellemzője megegyezik.

10. Fontos vásárlási figyelmeztetés

A termék 4 pólusú, nem 2 pólusú javítócsatlakozó.

Vásárlás előtt ellenőrizze:

• a 7H4906234 vagy 7H4 906 234 cikkszámot;
• a fekete csatlakozóházat;
• a piros másodlagos biztosítást;
• a két nagy és két kisebb érintkezőhelyet;
• a csatlakozó külső formáját;
• a vezetőhornyok helyzetét;
• a reteszelést;
• a vezetéktömítések méretét;
• az érintkezők típusát;
• a vezetékek sorrendjét és keresztmetszetét;
• a ventilátoregység ellendarabját;
• szükség esetén a jármű alvázszámát.

A terméket BMW elektromos szervókormányhoz vagy más, nem VAG-rendszerhez csak akkor szabad használni, ha a cikkszám, a csatlakozófelület, az érintkezők mérete és az elektromos kiosztás dokumentáltan megegyezik.
