Audi A4 (B6, B7) S4, RS4, Seat Exeo műszercsoport LCD kijelző 3G9867899

Audi A3, S3, A4, S4, A6, S6 (VDO) műszercsoport LCD kijelző, fedélzeti komputer pixelhiba javító képernyő

Ez a prémium minőségű LCD kijelző tökéletesen illeszkedik a megadott Audi modellek VDO gyártmányú műszeregységébe

. Az érintett modellekben ismert probléma, hogy a központi információs kijelző (fedélzeti komputer / FIS) a folyamatos hőmérséklet-ingadozások, a napsugárzás és az anyagszerkezet természetes elöregedése miatt elveszíti a kontrasztját, a szélei elhalványulnak, a pixelek kiégnek, vagy a teljes képernyő olvashatatlanná válik

. Ez nemcsak esztétikailag zavaró, de a fontos adatok, mint például a hatótáv, az átlagfogyasztás, a külső hőmérséklet vagy a figyelmeztető üzenetek leolvasását is teljesen lehetetlenné teszi. Ezzel a pontos specifikációk szerint készített, forrasztást igénylő cserealkatrésszel a hiba költséghatékonyan és véglegesen orvosolható, elkerülve a komplett, rendkívül magas áron beszerezhető műszercsoport cseréjét

. A csere után a kijelző képe újra éles, kontrasztos és minden pixelében tökéletes lesz. A delman.hu webáruházból gyorsan és egyszerűen beszerezheti ezt a precíziós javítókijelzőt.

2. Kompatibilis járműtípusok és évjáratok

A kijelző az alábbi, kizárólag VDO gyártmányú műszercsoporttal szerelt modellekhez használható

:

• AUDI:

  • A3 / S3 (8L széria) (1996–2003)

  • A4 / S4 (B5 széria) (1995–2001)

  • A6 / S6 (C5 széria) (1997–2004)



  • Allroad (C5 széria) (1999–2005)



  • RS4 (B5 széria) (2000–2001)



• VOLKSWAGEN, SEAT, FORD:

  • Egyes VDO műszercsoporttal szerelt modellek (pl. Passat B5, Golf IV, Seat Alhambra, Ford Galaxy) azonos kijelzőméret és flexibilis szalagkábel-kialakítás esetén

    .



Figyelem: A kompatibilitás kizárólag a VDO gyártmányú műszeregységekre vonatkozik! Az azonos típusú járművek készültek Jaeger vagy Magneti Marelli műszeregységekkel is, amelyek elektromos csatlakozása és kijelzője teljesen eltérő, így azokhoz ez a termék nem használható

.

3. Cikkszámok és referenciaszámok

A termék azonosítására és a javítható egységek beazonosítására szolgáló referenciaszámok:

• Kompatibilis műszeregység referenciaszámok (példák): 8N2920930G, 8D0920930, 8L0920930, 4B0920930



• Belső SKU: DEL-LCD-VAG-VDO

• Kategória: Műszerfal alkatrészek, LCD kijelzők és pixelhiba javító készletek

4. Főbb jellemzők

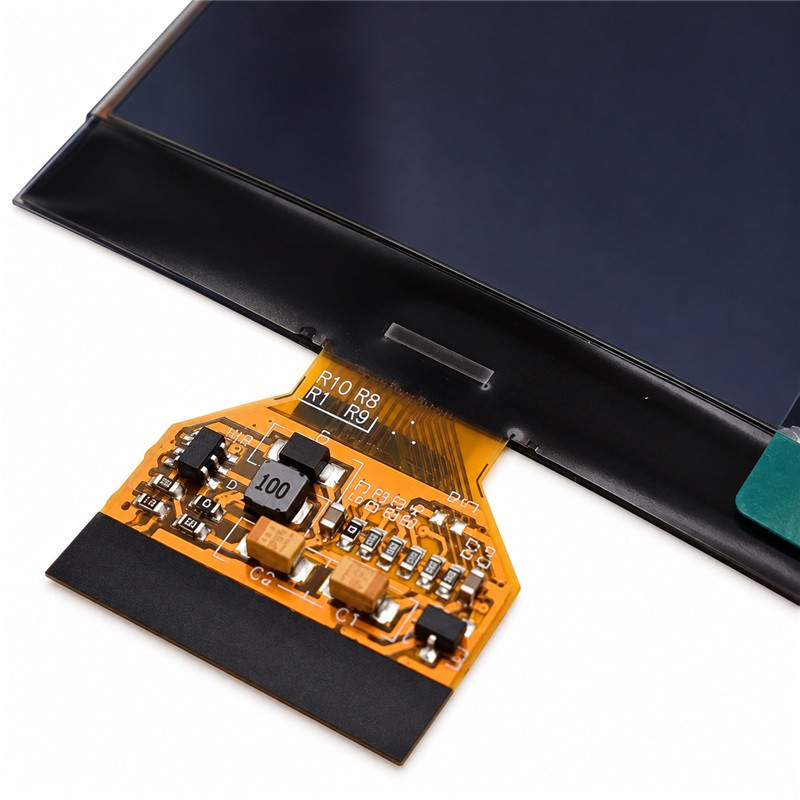

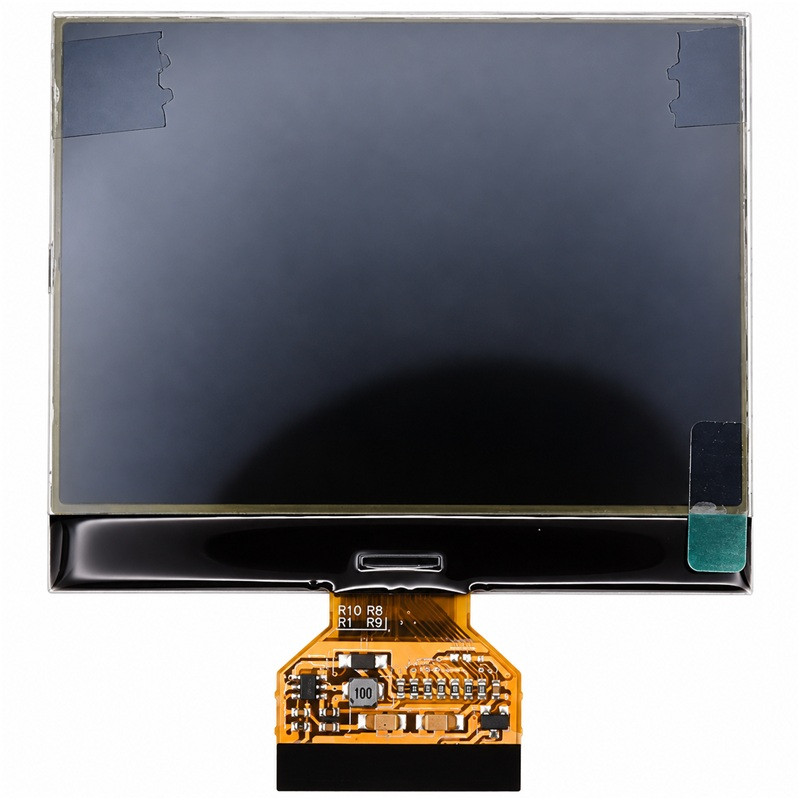

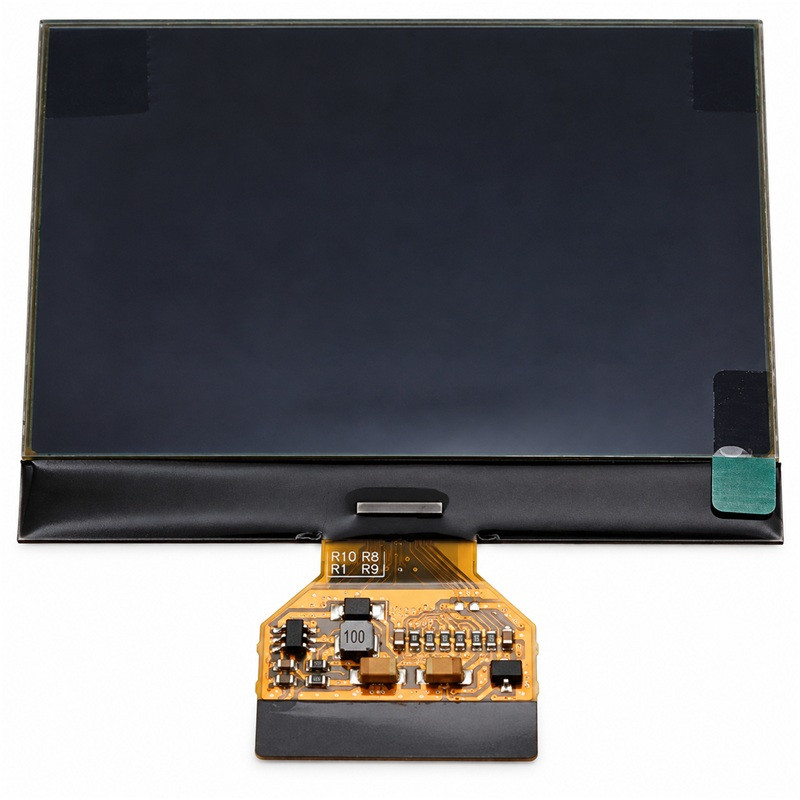

• Termék: Műszercsoport központi információs LCD kijelző szalagkábellel (FIS)

• Kompatibilis dashboard típus: Kizárólag VDO gyártmányú műszeregységek

• Csatlakozás: Flexibilis FPC szalagkábel (forrasztást igényel)

• Anyag: Prémium minőségű LCD üvegpanel és flexibilis áramköri szalagkábel réz érintkezőkkel



• Méretek: Körülbelül 74,7 x 58,2 mm (üveg mérete)

• Állapot: Új cserealkatrész



• Csomag tartalma: 1 darab LCD kijelző előszerelt szalagkábellel



5. Előnyök

• Megszünteti a pixelhibákat: Véglegesen kijavítja a hiányzó sorokat, oszlopokat, a vibráló vagy elhalványult kijelzőrészeket a műszeregység közepén

  .



• Tökéletes olvashatóság: Visszaállítja a fedélzeti komputer adatainak éles, kontrasztos és tiszta megjelenítését, növelve az utazási és vezetési biztonságot

  .



• Hőmérséklet-ellenálló működés: A megújult kristályszerkezet stabilan működik széles hőmérsékleti tartományban (-20 °C és +70 °C között), így a kijelző képminősége nyári kánikulában vagy téli fagyokban sem romlik le

  .



• Jelentős költségmegtakarítás: Nem szükséges a teljes műszercsoportot cserélni, ami ráadásul kulcs- és immobilizer-tanítást is igényelne; elegendő csak a ténylegesen hibás kijelzőpanelt pótolni.

6. Tippek a beszereléshez és karbantartáshoz

• Szakértelmet és forrasztást igényel! Ennek a kijelzőnek a beszerelése komoly műszerész szaktudást, precizitást és professzionális forrasztóberendezést igényel. A flexibilis szalagkábelt (FPC) mikroszkóp vagy nagyító alatt, pontról pontra kell ráforrasztani a műszeregység alaplapjára

  . A szakszerűtlen beépítés vagy a túl magas forrasztási hőmérséklet a szalagkábel megolvadásához, a kijelző vagy a komplett műszerfal végleges tönkremeneteléhez vezethet
  .



• A beszerelés előtt ellenőrizze az antisztatikus védelmet (ESD). A statikus elektromosság véglegesen tönkreteheti az LCD panel belső meghajtó chipjét, ezért a szerelés során javasolt antisztatikus csuklópánt használata

  .



• A szalagkábel panelre történő forrasztása előtt alaposan tisztítsa meg az alaplap érintkezőit a régi forraszanyag-maradványoktól és a folyasztószertől (flux) izopropil-alkohol segítségével, biztosítva a tökéletes tapadást

  .



• Beépítés előtt távolítsa el a védőfóliát az új kijelző üvegfelületének mindkét oldaláról

  .



7. Használati útmutató

1. Áramtalanítsa a járművet (kösse le az akkumulátor negatív saruját), várjon 10 percet, majd szerelje ki a műszeregységet a műszerfalból

   .



2. Pattintsa le a műszercsoport műanyag burkolatát, óvatosan húzza le a mutatókat (óramutató járásával ellentétes irányba forgatva), és emelje ki a nyomtatott áramköri lapot (PCB)

   .



3. Forrólevegős állomás vagy vékony pákahegy segítségével óvatosan olvassza le a régi kijelző hibás szalagkábelét az alaplapról

   .



4. Tisztítsa meg az alaplap érintkező sávjait a korábbi forraszanyagoktól, majd igazítsa rá az új (DEL-LCD-VAG-VDO) kijelző szalagkábelének érintkezőit

   .



5. Finom pákával, pontról pontra haladva forrassza fel a szalagkábelt a panelre, majd a tesztelés és a mutatók pontos kalibrálása után szerelje össze a műszeregységet

   .



8. Problémamegoldás és használat

Ha a motor bemelegedése során a műszerfal közepén lévő piros kijelző fokozatosan elhalványul, olvashatatlanná válik, vagy egyes sorok teljesen eltűnnek, az üvegpanel és a szalagkábel ragasztása elengedett a hőtől

. Ennek a precíz, közvetlenül forrasztható LCD panelnek a beépítésével a hiba véglegesen és megbízhatóan orvosolható, így az autó újra pontos visszajelzést ad a működésről.

9. Kinek ajánlott

Ez a kijelző kiváló választás műszerfal-javító szakemberek, autóelektronikai szervizek számára, valamint minden olyan Audi tulajdonosnak, aki szeretné a bosszantó és csúnya pixelhibát szakszerűen, de a komplett műszercsoport árának töredékéből elhárítani. Rendeljen kényelmesen a delman.hu webáruházból!

10. Fontos vásárlási figyelmeztetés

FIGYELEM! A csomag 1 darab LCD kijelzőt tartalmaz előszerelt szalagkábellel együtt, a szereléshez szükséges forrasztópákát vagy a komplett műszeregységet NEM! A sikeres beépítéshez finom forrasztási szaktudás szükséges. Vásárlás előtt mindenképpen ellenőrizze, hogy az autóban lévő műszercsoport VDO gyártmányú-e (a hátoldalon lévő felirat alapján), mert a Jaeger vagy Magneti Marelli típusokkal ez a kijelző nem kompatibilis
