Mercedes Vito Sprinter műszercsoport LCD kijelző szalagkábel pixelhiba javító kábel

Mercedes-Benz Vito (W638), Sprinter (W901/W903) műszercsoport LCD kijelző szalagkábel és kilométeróra pixelhiba javító kábel

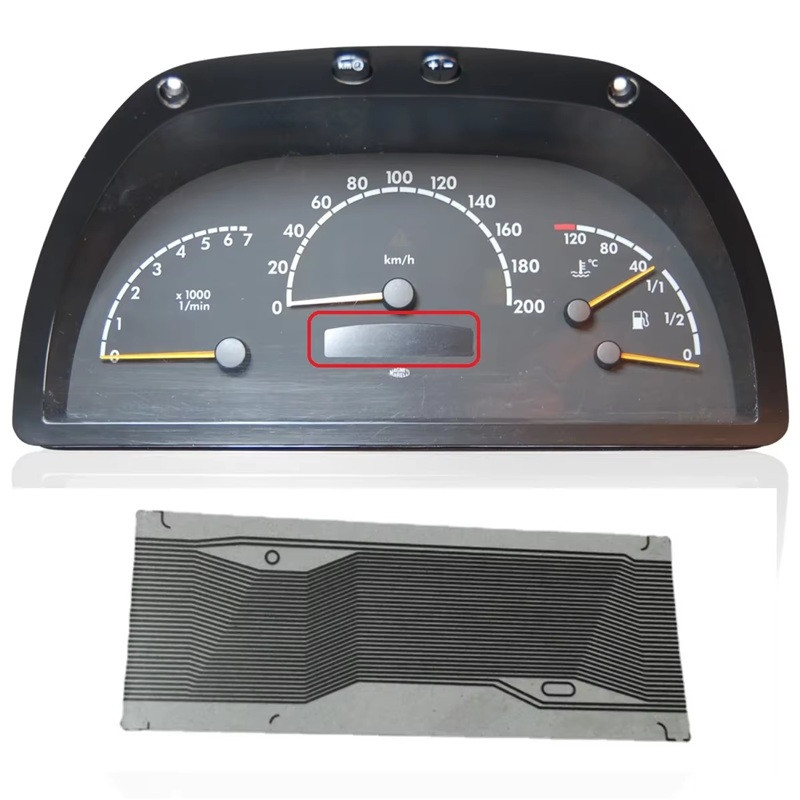

Ez a prémium minőségű szalagkábel a Mercedes-Benz Vito (W638), V-osztály (W638) és Sprinter (W901/W903/W904) modellek Magneti Marelli gyártmányú műszeregységeinek egyik leggyakoribb és legbosszantóbb problémáját orvosolja. A gyárilag beépített flexibilis szalagkábel ragasztása az évek során a folyamatos utastéri hőmérséklet-ingadozások és az anyag elöregedése miatt elenged, ami kontakthibát okoz a kilométerszámláló, a napi számláló és a digitális óra LCD kijelzői, valamint a műszercsoport alaplapja között. A meghibásodás egyértelmű jele, hogy a kijelzőkön a számok szegmensei hiányossá válnak, a számok olvashatatlanná válnak, vagy a kijelzőpanelek teljesen elsötétülnek. Ezzel a speciális, szén alapú érintkezőkkel és hőre aktiválódó ragasztóval ellátott csere szalagkábellel a hiba költséghatékonyan és véglegesen javítható, elkerülve a komplett, drága műszercsoport cseréjét, amely ráadásul kulcskódolást és egyéb szoftveres programozást is igényelne. A javítás után a kilométeróra és a digitális óra kijelzői újra élesek, kontrasztosak és minden szegmensükben tökéletesen olvashatóak lesznek. A delman.hu webáruházból gyorsan és egyszerűen beszerezheti ezt a precíziós javító kábelt.

2. Kompatibilis járműtípusok és évjáratok

A szalagkábel az alábbi, Magneti Marelli gyártmányú műszeregységgel szerelt modellekhez használható:

• MERCEDES-BENZ:

  • Vito (W638 széria) (1999–2004) – facelift utáni modellekhez

  • V-osztály (W638 széria) (1999–2004) – facelift utáni modellekhez

  • Vito Marco Polo (W638) (1999–2004)

  • Sprinter (W901, W902, W903, W904 szériák) (2000–2006) – facelift utáni modellekhez

A kompatibilitás garantálása érdekében rendelés előtt minden esetben szerelje szét a műszeregységet, és vizuálisan győződjön meg róla, hogy az autóban lévő egység Magneti Marelli gyártmányú-e, és megegyezik-e a képeken látható szalagkábel-formával.

3. Cikkszámok és referenciaszámok

A termék beazonosítására és a kompatibilitás ellenőrzésére szolgáló referenciaszámok:

• Kompatibilis kijelzőReferenciaszám: SEPDISP49

• Gyártói / Tervezői cikkszám: SEPFLAT04

• EAN kód: 8056590270806

• Belső SKU: DEL-LCD-FLAT-W638

• Kategória: Műszerfal alkatrészek, pixelhiba javító szalagkábelek

4. Főbb jellemzők

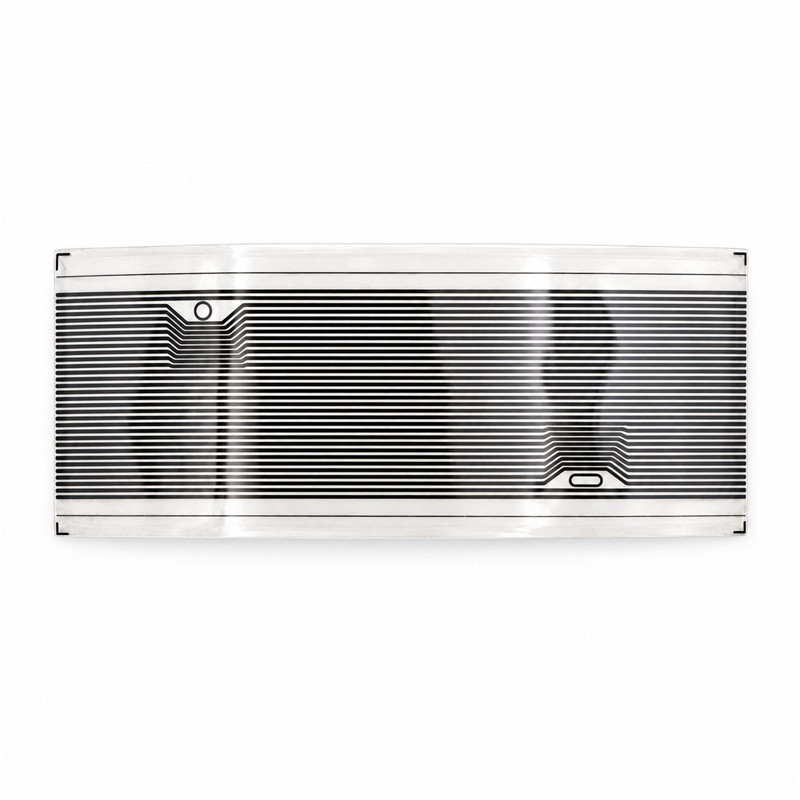

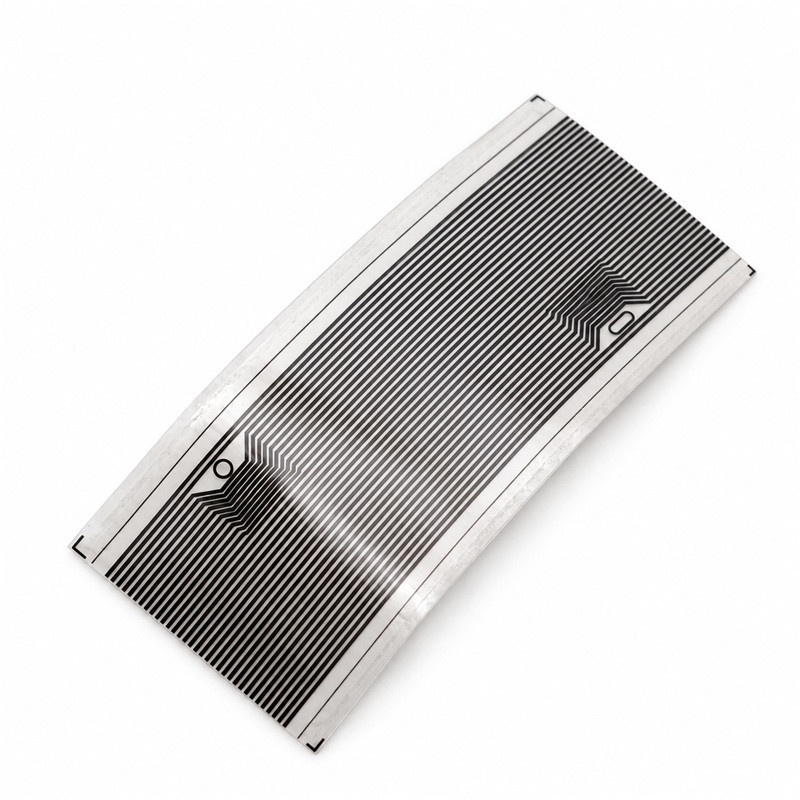

• Termék: Műszercsoport LCD kijelző szalagkábel (FIS / óra javítókábel)

• Kompatibilis dashboard típus: Kizárólag Magneti Marelli gyártmányú műszeregységek

• Csatlakozás: Hőre tapadó szén érintkezősávok (Heat Seal technológia)

• Pólusok száma: 32 pines (32-track / 32 érintkezős) kialakítás

• Méretek: kb. 66 x 25 mm (szalagkábel mérete)

• Érintkezők távolsága (pitch): 0,6 mm

• Anyag: Flexibilis, hő- és kopásálló polimer szalagkábel szén alapú vezetővonalakkal

• Szín: Barna / fekete érintkezővonalakkal

• Állapot: Új cserealkatrész

• Csomag tartalma: 1 darab LCD kijelző szalagkábel

5. Előnyök

• Pixelhibák megszüntetése: Véglegesen helyreállítja a hiányzó karaktereket a kilométerszámláló és a digitális óra kijelzőjén, visszaadva a tökéletes olvashatóságot.

• Hőre tapadó szén érintkezők: A prémium szén alapú érintkezők stabilabb elektromos vezetést biztosítanak a nyomtatott áramkörhöz, így ellenállnak a későbbi melegedésnek és a rázkódásoknak.

• Kiemelkedő költségmegtakarítás: Nem szükséges új vagy bontott óracsoportot vásárolni, amellyel elkerülhető a kulcsok és az indításgátló (immobilizer) bonyolult és drága feltanítása az autóhoz.

• Gyári pontosságú kialakítás: A 32 pines csatlakozósáv méretei és osztása milliméterre pontosan illeszkedik a kijelző üveglapjához és az alaplapi csatlakozó felülethez.

6. Tippek a beszereléshez és karbantartáshoz

• Speciális szerszámot és szaktudást igényel! A szalagkábel beépítése nem egyszerű behelyezéssel történik. A rögzítéshez úgynevezett hőragasztásos (Heat Seal) technológia szükséges. A beszereléshez ajánlott egy legalább 40 Wattos forrasztópáka, amelyre egy speciális szilikongumis T-fejet (T-Tip) kell szerelni. A T-fejnek el kell érnie a megfelelő, kb. 100-110 °C-os hőmérsékletet, hogy a kábelen lévő ragasztóréteg megolvadjon és tökéletesen rátapadjon a panelre, valamint az üveg kijelzőre.

• A régi, elöregedett szalagkábel eltávolítása után a kijelző üvegének szélén és a nyomtatott áramkörön maradt ragasztómaradványokat izopropil-alkohollal (IPA) vagy speciális ragasztóoldóval teljesen, karcmentesen le kell pucolni a beépítés előtt.

• Az új kábel felhelyezésekor ügyeljen az érintkezősávok hajszálpontos illeszkedésére a panelen lévő sávokkal, mielőtt rányomná a meleg forrasztópákát.

7. Használati útmutató

1. Áramtalanítsa az autót, majd szerelje kis a műszeregységet a műszerfalból.

2. Szerelje szét a műszeregység házát, és óvatosan vegye ki a kilométerszámláló LCD kijelzőjét.

3. Húzza le a régi, kontaktos szalagkábelt, és tisztítsa meg az érintkező felületeket alkohollal a ragasztómaradványoktól.

4. Igazítsa rá az új (DEL-LCD-FLAT-W638) szalagkábel érintkezőit a kijelző üveglapjára, és a T-fejes forrasztópákát egyenletes nyomással végighúzva ragassza rá a felületre.

5. Igazítsa be a kábel másik végét az alaplap érintkező sávjaihoz, majd ismételje meg a meleg rányomást a rögzítéshez, ezután szerelje össze és tesztelje az óracsoportot.

8. Problémamegoldás és használat

Ha a kilométeróra kijelzőjén a számokból csak néhány vonal látszik, vagy melegben a kijelző teljesen elsötétül, a szalagkábel ragasztása elengedett. Ennek a szén érintkezős új kábelnek a szakszerű beépítésével az elektromos kapcsolat azonnal és tartósan helyreáll, megszüntetve a hibás visszajelzéseket.

9. Kinek ajánlott

Ez a javítóalkatrész nélkülözhetetlen termék autóelektronikai szervizek, óracsoport-javító szakemberek számára, valamint minden olyan Mercedes Vito és Sprinter tulajdonosnak, aki rendelkezik finommechanikai és forrasztási tapasztalattal, és szeretné a pixelhibát a legkedvezőbb áron orvosolni. Rendeljen megbízható minőségben a delman.hu webáruházból!

10. Fontos vásárlási figyelmeztetés

FIGYELEM! A csomag 1 darab flexibilis LCD szalagkábelt tartalmaz, a beépítéshez szükséges T-fejes forrasztópákát vagy az üveg kijelzőt NEM! A sikeres javításhoz speciális szerelési szaktudás és T-fejjel ellátott páka szükséges. Vásárlás előtt győződjön meg róla, hogy a járműben lévő óracsoport Magneti Marelli gyártmányú-e.
