Opel Astra G, Zafira A, Vectra B Siemens központi információs kijelző (MID/GID) szalagkábel

Opel Astra G, Zafira A, Vectra B Siemens központi információs kijelző (MID/GID) szalagkábel, pixelhiba javító kábel

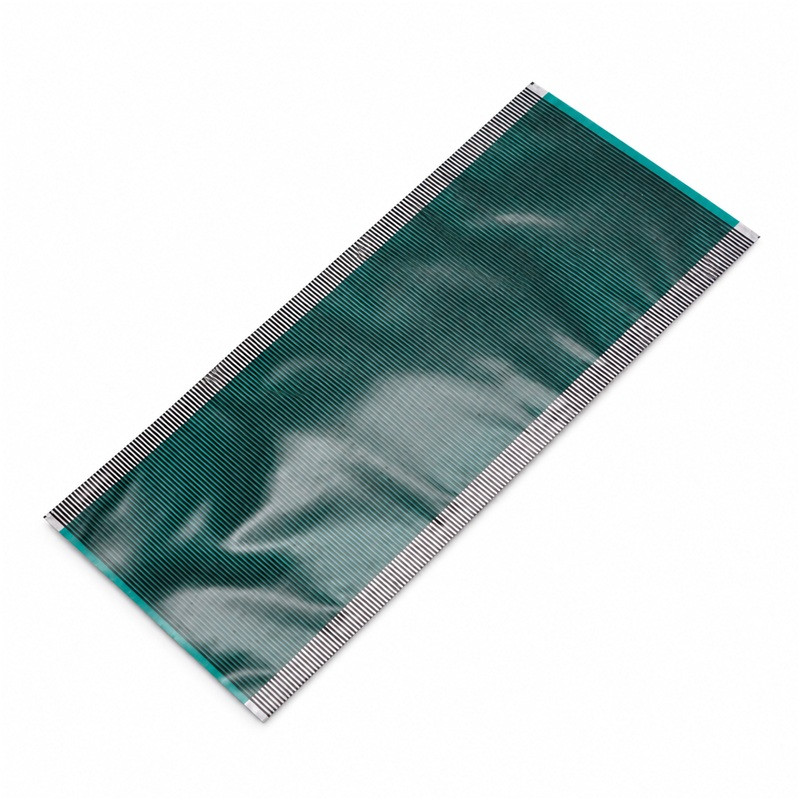

Ez a prémium minőségű, szén alapú érintkező sávokkal (carbon contacts) ellátott flexibilis szalagkábel tökéletes megoldást nyújt az Opel és Vauxhall modellek Siemens gyártmányú központi információs kijelzőinek (Multi-Info-Display / MID, Graphic-Info-Display / GID) krónikus pixelhibájára. Az érintett modelleknél ismert probléma, hogy a csatlakozó szalagkábel ragasztása az idő, a rázkódások és a műszerfali izzók által termelt magas hő miatt elenged, ami kontakthibát okoz az LCD kijelző üveglapja és a vezérlőpanel nyomtatott áramköre (PCB) között. A meghibásodás egyértelmű jele, hogy a dátumot, időt, külső hőmérsékletet, rádióállomásokat és a fedélzeti komputer adatait mutató kijelzőn a sorok vagy oszlopok csíkossá válnak, a pixelek fokozatosan eltűnnek, a karakterek olvashatatlanná válnak, vagy a kijelző teljesen elsötétül

. Ezzel a speciális, hőre aktiválódó ragasztóval ellátott csere szalagkábellel a hiba rendkívül költséghatékonyan és véglegesen orvosolható, elkerülve a komplett, drága kijelzőegység megvásárlását. A javítás után a kijelző képe újra éles, kontrasztos és minden pixelében tökéletesen olvasható lesz

2. Kompatibilis járműtípusok és évjáratok

A szalagkábel az alábbi, Siemens gyártmányú 32-pines központi kijelzővel (MID/GID) szerelt modellekhez használható

:

• OPEL / VAUXHALL:

  • Astra G / Astra G Coupe (T98 széria) (1998–2009)



  • Zafira A (T98 széria) (1999–2005)



  • Vectra B (J96 széria) (1995–2003)

  • Omega B / Omega B Facelift (V94 széria) (1994–2003)



  • Frontera B (U99 széria) (1998–2004)

Figyelem: A kompatibilitás kizárólag a Siemens által gyártott sárga csatlakozós, 32-pines Multi-Info-Display (MID) vagy Graphic-Info-Display (GID) egységekre vonatkozik

! Nem használható a kisebb Triple-Info-Display (TID) kijelzőkhöz, illetve az egyéb gyártmányú (pl. Borg) kijelzőkhöz.

3. Cikkszámok és referenciaszámok

A termék beazonosítására, valamint a kompatibilis Siemens kijelzőegységek azonosítására szolgáló adatok:

• Kompatibilis kijelző OEM referenceszámok (Opel): 024461677, 024461679, 090437531, 24435538, 24461517, 1023552, 126093



• Kompatibilis Siemens gyári kódok (MID): 5WK70015, 5WK7455, 5WK70025, 5WK70026

• Belső SKU: DEL-LCD-FLAT-OP32

• Kategória: Műszerfal alkatrészek, pixelhiba javító szalagkábelek

4. Főbb jellemzők

• Termék: Központi információs kijelző (MID/GID) LCD szalagkábel

• Kompatibilis kijelző típus: Siemens 32-pin sárga csatlakozós MID/GID



• Csatlakozás: Hőre tapadó szén érintkezősávok (Heat Seal technológia)

• Anyag: Flexibilis, nagy hőállóságú polimer szalagkábel magas vezetőképességű szén alapú vezetővonalakkal

• Szín: Barna, fekete szén érintkezősávokkal

• Állapot: Új cserealkatrész

• Csomag tartalma: 1 darab flexibilis LCD szalagkábel

5. Előnyök

• Megszünteti a pixelhibákat: Véglegesen kijavítja a hiányzó karaktereket, sorokat és csíkokat, visszaadva a fedélzeti komputer adatainak tökéletes olvashatóságát

  .



• Stabil szén érintkezők: A prémium szén alapú vezetővonalak kiváló elektromos kapcsolatot biztosítanak a nyomtatott áramkörhöz, így ellenállnak a későbbi melegedésnek és a rezgéseknek.

• Kiemelkedő megtakarítás: Nem szükséges új vagy bontott kijelzőegységet vásárolni, amellyel elkerülhető a bontott alkatrészek bizonytalan állapota vagy a magas vételár.

• Gyári pontosságú méretezés: A csatlakozósáv méretei, a pinek osztása és a szalagkábel hossza milliméterre pontosan illeszkedik a Siemens kijelző üveglapjához és a belső panel érintkezőihez.

6. Tippek a beszereléshez és karbantartáshoz

• Speciális szerszámot és szaktudást igényel! A szalagkábel beépítése nem egyszerű bepattintással történik. A rögzítéshez úgynevezett hőragasztásos (Heat Seal) technológia szükséges. A beszereléshez ajánlott egy legalább 40 Wattos forrasztópáka, amelyre egy speciális szilikongumis T-fejet (T-Tip) kell szerelni. A T-fejnek el kell érnie a megfelelő, kb. 100-110 °C-os hőmérsékletet, hogy a kábelen lévő ragasztóréteg megolvadjon és tökéletesen rátapadjon a panelre, valamint az üveg kijelzőre.

• A régi, elöregedett szalagkábel eltávolítása után a kijelző üvegének szélén és a nyomtatott áramkörön maradt ragasztómaradványokat izopropil-alkohollal (IPA) vagy speciális ragasztóoldóval teljesen, karcmentesen le kell pucolni a beépítés előtt. Az esetleges zsíros szennyeződések meggátolják a ragasztó tapadását.

• Az új kábel felhelyezésekor ügyeljen az érintkezősávok hajszálpontos illeszkedésére a panelen lévő sávokkal, mielőtt rányomná a meleg forrasztópákát.

• Karbantartási javaslat: A sárga színű gyári izzók működés közben komoly hőt termelnek, ami felgyorsítja a szalagkábel ragasztórétegének elöregedését és elengedését. A tartós eredmény érdekében a javítás során érdemes a gyári izzókat alacsony hőtermelésű, fehér színű LED fényforrásokra cserélni

  .



7. Használati útmutató

1. Áramtalanítsa a járművet (kösse le az akkumulátor negatív saruját), szerelje ki a középkonzol burkolatát, és vegye ki a Siemens kijelzőegységet.

2. Pattintsa szét a kijelző műanyag házát, és óvatosan vegye ki az üveg LCD kijelzőt a fehér keretből.

3. Húzza le a régi, kontaktos szalagkábelt, és tisztítsa meg az alaplap és az üveg érintkező felületeit izopropil-alkohollal.

4. Igazítsa rá az új (DEL-LCD-FLAT-OP32) szalagkábel érintkezőit a kijelző üveglapjára, és a T-fejes forrasztópákát egyenletes nyomással végighúzva ragassza rá a felületre.

5. Igazítsa be a kábel másik végét az alaplap érintkező sávjaihoz, majd ismételje meg a meleg rányomást a rögzítéshez, ezután szerelje össze a kijelzőt és helyezze vissza a járműbe.

8. Problémamegoldás és használat

Ha a motor vagy az utastér felmelegedése során a középkonzol kijelzőjén a betűk és számok fokozatosan elhalványulnak, vagy egyes sorok teljesen eltűnnek, az üvegpanel és a szalagkábel közötti kapcsolat elengedett a hőtől. Ennek a szén érintkezős új kábelnek a szakszerű beépítésével az elektromos kapcsolat azonnal és tartósan helyreáll, megszüntetve a hibás visszajelzéseket

.

9. Kinek ajánlott

Ez a javítóalkatrész nélkülözhetetlen termék autóelektronikai szervizek, pixelhiba-javító szakemberek számára, valamint minden olyan Opel tulajdonosnak, aki rendelkezik finommechanikai és forrasztási tapasztalattal, és szeretné a kijelző hibáját otthon, gazdaságosan orvosolni. Rendeljen megbízható minőségben a delman.hu webáruházból!

10. Fontos vásárlási figyelmeztetés

FIGYELEM! A csomag 1 darab flexibilis LCD szalagkábelt tartalmaz, a beépítéshez szükséges T-fejes forrasztópákát, az üveg kijelzőt vagy a LED izzókat NEM! A sikeres javításhoz speciális szerelési szaktudás és T-fejjel ellátott páka szükséges. Vásárlás előtt vizuálisan győződjön meg róla, hogy a járműben lévő óracsoport Siemens gyártmányú-e, mert az egyéb típusokkal ez a szalagkábel nem kompatibilis.
