SAE 6.30 mm Üzemanyagcső Gyorscsatlakozó, 90° Könyök (8x1 mm PA csőhöz)

Ez a prémium minőségű, SAE J2044 szabványnak megfelelő 90 fokos (könyök) gyorscsatlakozó a modern gépjárművek üzemanyag-ellátó rendszereinek elengedhetetlen eleme. Kialakítása tökéletes megoldást kínál a csövek szűk helyen való, helytakarékos és törésmentes elvezetésére. Különlegessége, hogy a szabványos 6.30 mm-es csatlakozási méret mellett a csőoldali vége a vastagabb, 8x1 mm-es poliamid (PA) csövek fogadására alkalmas, így támogatja a nagyobb teljesítményű motorok megnövelt üzemanyag-áramlási igényeit is. A belső, szénhidrogéneknek ellenálló (FKM/Viton) O-gyűrűs tömítési rendszer stabilan rögzül az apa csatlakozón, azonnal megszüntetve a nyomásesést. A delman.hu professzionális alkatrészével a vastagabb PA cső is derékszögben elfordítható anélkül, hogy meggyűrődne vagy feszülne.

2. Felhasználási területek

A 90 fokos gyorscsatlakozó célzottan alkalmazható a gépjárművek folyadékrendszereiben:

• Benzin és dízel üzemanyag-vezetékek biztonságos, derékszögű csatlakoztatása megnövelt áramlási igény esetén.

• Helytakarékos csőelvezetés szűk kanyarokban, megakadályozva a vastagabb, 8 mm-es PA csövek meggyűrődését.

• Nagyobb kapacitású üzemanyagszűrők, AC pumpák és injektorhidak szűk helyen lévő csatlakozási pontjainak bekötése.

3. Cikkszámok

A termék pontos beazonosításához használható referenciaszámok:

• Szabvány: SAE J2044

• Belső azonosító: A4, SAE 6.30-ID6-90

• Termékcsalád: Üzemanyag csatlakozó elemek

4. Főbb jellemzők

• Termék: Üzemanyag gyorscsatlakozó (anya/női oldal)

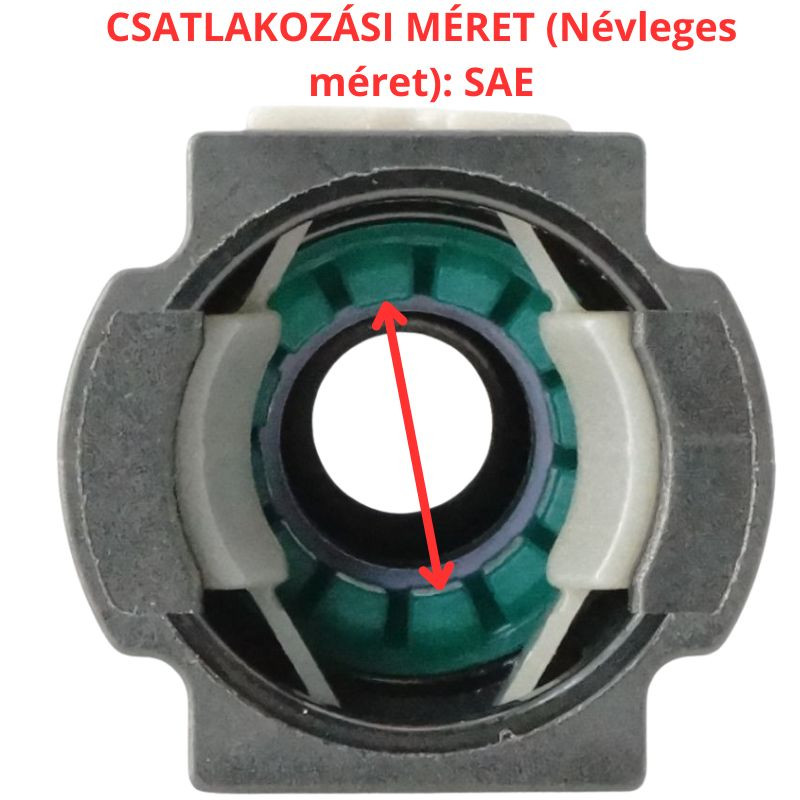

• CSATLAKOZÁSI MÉRET (Névleges méret): SAE 6.30 mm (a fogadó apa csonk külső átmérőjéhez mérten)

• BELSŐ ÁTMÉRŐ (ID): 6 mm (megnövelt áteresztő keresztmetszet a nagyobb kapacitásért)

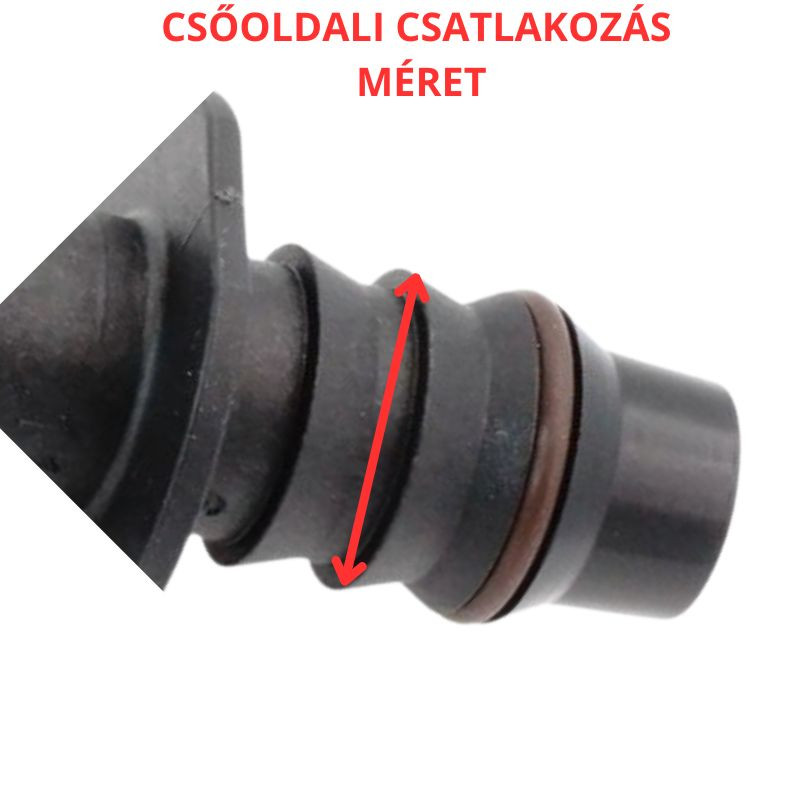

• CSŐOLDALI CSATLAKOZÁS: 8x1 mm (kifejezetten 8 mm külső átmérőjű és 1 mm falvastagságú poliamid [PA] csőhöz tervezve)

• Kialakítás: 90° könyök (derékszögű, helytakarékos felépítés)

• Tömítés anyaga: FKM (Viton) - kifejezetten benzinhez és gázolajhoz tervezve

• Állapot: Új, utángyártott termék

• Csomag tartalma: 1 db SAE 6.30-ID6-90° üzemanyagcső gyorscsatlakozó

5. Előnyök

• Törésmentes elvezetés: Biztosítja a vastagabb, 8 mm-es cső biztonságos elfordulását szűk helyeken.

• Nagyobb kapacitás: Támogatja a megnövelt üzemanyag-áramlási igényeket a nagyobb belső átmérő révén.

• Biztonságos kötés: A beépített reteszelő mechanizmus stabil kapcsolatot eredményez a magas nyomású rendszerekben is.

• Professzionális tömítettség: A szénhidrogéneknek ellenálló belső FKM O-gyűrű garantálja a szivárgásmentességet.

• Költséghatékony javítás: Lehetővé teszi a hálózat célzott javítását a teljes gyári csővezeték-köteg cseréje nélkül.

6. Tippek a használathoz és karbantartáshoz

• A maximális tömítettség elérése érdekében a poliamid (PA) cső végét vágja le teljesen merőlegesen egy csővágó ollóval.

• Mivel a 8x1 mm-es cső vastagabb, a felhelyezés előtt érdemes hőlégfúvóval óvatosan megmelegíteni, hogy repedésmentesen tolható legyen a csatlakozó bordázott tüskéjére (különösen fontos a 90 fokos csatlakozóknál, ahol a betolás szöge fix).

• Szigorúan tilos ezt az alkatrészt SCR (AdBlue) rendszerekben használni, mivel a belső FKM tömítés nem kompatibilis a karbamid oldattal!

7. Használati útmutató

1. Nyomásmentesítse a jármű üzemanyagrendszerét a gyártói előírásoknak megfelelően.

2. A régi csatlakozót a színes kioldófülek egyidejű benyomásával húzza le az apa csonkról.

3. Tisztítsa meg a 6.30 mm-es csatlakozási felületet a lerakódásoktól.

4. A megfelelően előkészített (és enyhén megmelegített) 8x1 mm-es PA csövet egyenletes mozdulattal tolja fel a gyorscsatlakozó tüske-végére ütközésig.

5. Nyomja rá az új gyorscsatlakozót az apa csonkra, amíg egy határozott kattanással rögzül.

6. Helyezze újra nyomás alá a rendszert, és ellenőrizze a tömítettséget!

8. Problémamegoldás és használat

Szűk helyeken egy vastagabb (8 mm-es) cső egyenes csatlakozóval történő elvezetése szinte biztosan a cső meggyűrődéséhez vagy a csatlakozó feszüléséhez, majd töréséhez vezet. A 90 fokos kialakítás tehermentesíti a csövet. A sérült csatlakozó cseréjével azonnal megszüntethető a benzinszag, a nyomásesés és az ebből adódó indítási nehézség.

9. Kinek ajánlott

Professzionális autószerelő műhelyeknek, valamint olyan hobbiszerelőknek, akik nagyobb áramlási kapacitású, ugyanakkor helytakarékos és biztonságos alkatrészt keresnek a szakszerű javításhoz.

10. Fontos vásárlási és biztonsági figyelmeztetés

Vásárlás előtt tolómérővel ellenőrizze az apa csatlakozó méretét (6.30 mm), a kialakítást (könyök) és a cső kompatibilitását (8x1 mm-es PA cső). Kizárólag benzin és dízel üzemanyaghoz használható, AdBlue rendszerhez nem megfelelő! Az ár 1 darab gyorscsatlakozóra vonatkozik.
