SAE 6.30 mm 90° könyök üzemanyagcső gyorscsatlakozó 6x1 mm PA csőhöz

SAE 6.30 mm Üzemanyagcső Gyorscsatlakozó, 90° Könyök (6x1 mm PA csőhöz)

Ez a prémium minőségű, SAE J2044 szabványnak megfelelő 90 fokos (könyök) gyorscsatlakozó ideális választás a modern gépjárművek üzemanyag-ellátó rendszereinek szakszerű javításához és kiépítéséhez. Kialakításának köszönhetően tökéletes, helytakarékos megoldást nyújt a csővezetékek szűk motortérben vagy a karosszéria elemei mellett történő, törésmentes elvezetésére. Belső, szénhidrogéneknek ellenálló (FKM/Viton) O-gyűrűs tömítési rendszere mélyen és stabilan rögzül az apa csatlakozón, azonnal megszüntetve a nyomásesést és a veszélyes üzemanyag-szivárgást. A delman.hu kínálatában elérhető alkatrész használatával megelőzhetőek a merev csövek meggyűrődéséből adódó áramlási problémák, így garantálható a motor stabil üzemanyag-ellátása a legkisebb helyeken is.

2. Felhasználási területek

A 90 fokos gyorscsatlakozó célzottan alkalmazható a gépjárművek folyadékrendszereiben:

• Benzin és dízel üzemanyag-vezetékek biztonságos, derékszögű csatlakoztatása.

• Helytakarékos csőelvezetés szűk kanyarokban, ahol az egyenes csatlakozó a merev 6 mm-es PA cső meggyűrődését vagy törését okozná.

• Üzemanyagszűrők, AC pumpák, tank-jeladók és nehezen hozzáférhető injektorhidak csatlakozási pontjainak bekötése.

3. Cikkszámok

A termék pontos beazonosításához használható referenciaszámok:

• Szabvány: SAE J2044

• Belső azonosító: A15, SAE 6.30-ID4-90

• Termékcsalád: Üzemanyag csatlakozó elemek

4. Főbb jellemzők

• Termék: Üzemanyag gyorscsatlakozó (anya/női oldal)

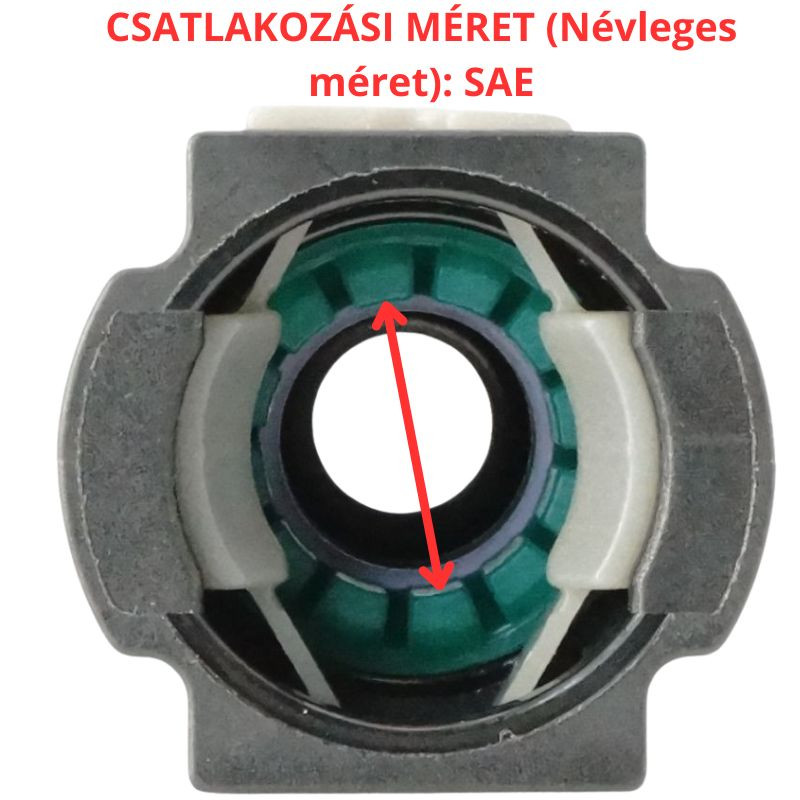

• CSATLAKOZÁSI MÉRET (Névleges méret): SAE 6.30 mm (a fogadó apa csonk külső átmérőjéhez mérten)

• BELSŐ ÁTMÉRŐ (ID): 4 mm (a csatlakozó belső áteresztő mérete)

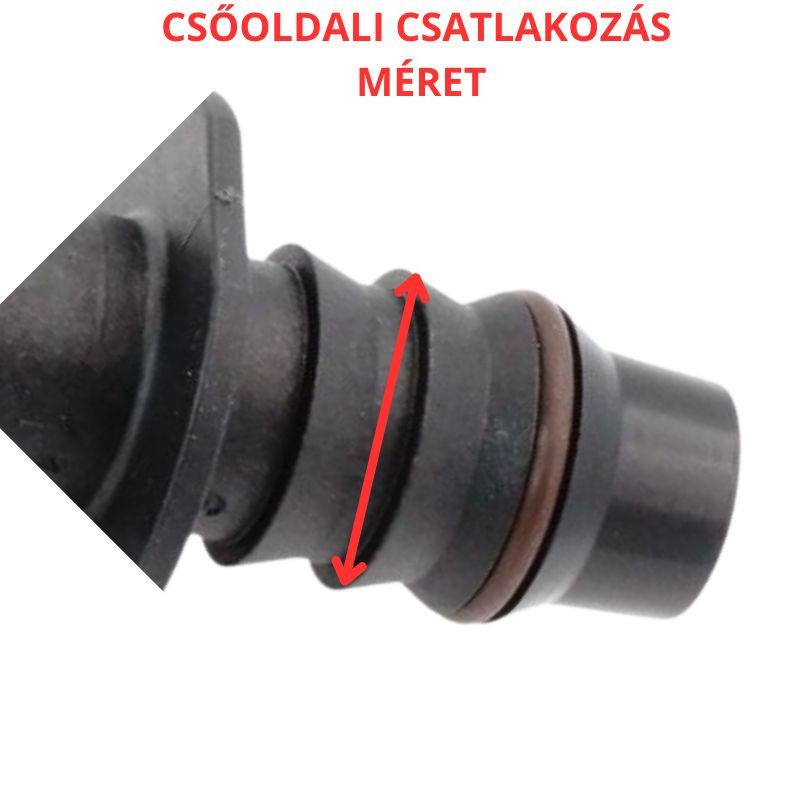

• CSŐOLDALI CSATLAKOZÁS: 6x1 mm (kifejezetten 6 mm külső átmérőjű és 1 mm falvastagságú poliamid [PA] csőhöz tervezve)

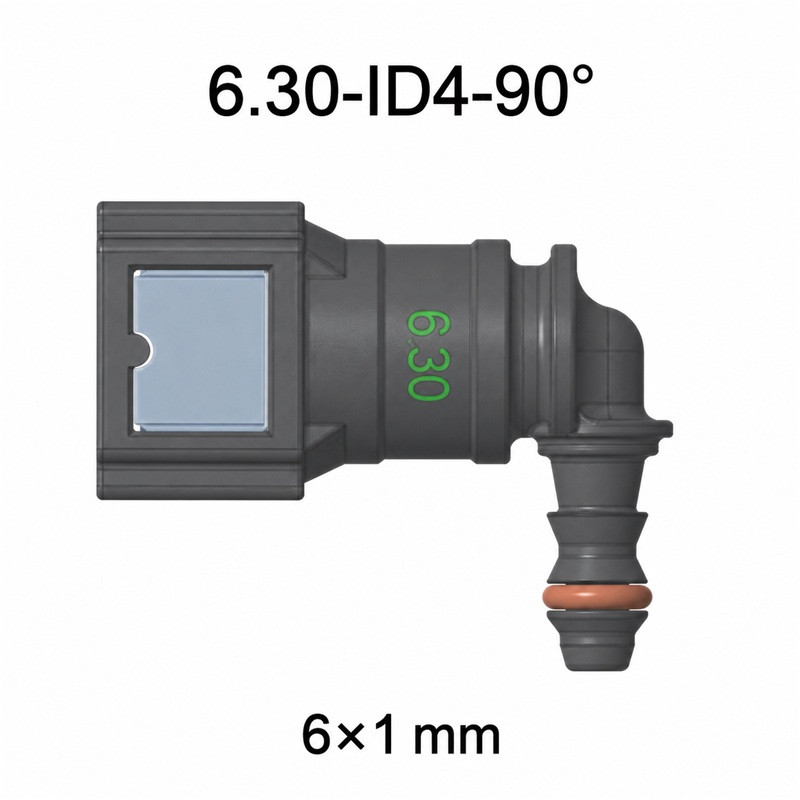

• Kialakítás: 90° könyök (derékszögű, helytakarékos felépítés)

• Tömítés anyaga: FKM (Viton) - kifejezetten benzinhez és gázolajhoz tervezve

• Állapot: Új, utángyártott termék

• Csomag tartalma: 1 db SAE 6.30-ID4-90° üzemanyagcső gyorscsatlakozó

5. Előnyök

• Törésmentes elvezetés: A 90 fokos szögben hajlított felépítés megakadályozza a merev műanyag csövek meggyűrődését és feszülését a sarkoknál.

• Biztonságos kötés: A beépített reteszelő mechanizmus stabil, szétcsúszásmentes kapcsolatot eredményez a magas nyomású rendszerekben is.

• Professzionális tömítettség: A szénhidrogéneknek ellenálló belső FKM O-gyűrű meggátolja a folyadékszivárgást és a nyomásvesztést.

• Szerszámmentes rögzítés: Gyors és egyszerű rápattintással telepíthető, oldható kötést biztosítva speciális célszerszám nélkül.

• Költséghatékony javítás: Lehetővé teszi a sérült csatlakozópontok célzott cseréjét a teljes, drága csővezeték-köteg megvásárlása nélkül.

6. Tippek a használathoz és karbantartáshoz

• A maximális tömítettség elérése érdekében a poliamid (PA) cső végét vágja le teljesen merőlegesen és sorjamentesen egy csővágó ollóval.

• A poliamid cső felhelyezése előtt a cső végét érdemes hőlégfúvóval vagy forró vízzel óvatosan megmelegíteni, így az könnyebben és roncsolódásmentesen tolható rá a csatlakozó bordázott tüskéjére.

• Szigorúan tilos ezt az alkatrészt SCR (AdBlue) rendszerekben használni, mivel a belső FKM tömítés nem kompatibilis a karbamid oldattal, és rövid időn belül tönkremegy!

7. Használati útmutató

1. Nyomásmentesítse a jármű üzemanyagrendszerét a gyártói előírásoknak megfelelően.

2. A régi csatlakozót a színes kioldófülek egyidejű benyomásával óvatosan húzza le az apa csatlakozó csonkról.

3. Tisztítsa meg a 6.30 mm-es csatlakozási felületet a szennyeződésektől.

4. A megfelelően előkészített és megpuhított 6x1 mm-es PA csövet egyenletes, határozott mozdulattal tolja fel a gyorscsatlakozó tüske-végére ütközésig.

5. Nyomja rá az új 90 fokos gyorscsatlakozót az apa csonkra, amíg egy határozott, jól hallható kattanással rögzül a helyén.

6. Helyezze újra nyomás alá a rendszert, és indítás után ellenőrizze a csatlakozási pont tömítettségét!

8. Problémamegoldás és használat

A szűk helyeken futó gyári egyenes csatlakozók gyakran okoznak csőtörést, vagy a rögzítőfüleik a hő hatására elöregednek. Egy sérült, szivárgó csatlakozó erős benzinszagot, fals levegő szívását, indítási nehézségeket és tűzveszélyt okoz. A könyök csatlakozó beépítésével a csővezetés áramvonalasabbá és feszültségmentessé válik, a rendszer integritása pedig azonnal helyreáll, megelőzve a további meghibásodásokat.

9. Kinek ajánlott

Ez a termék nélkülözhetetlen professzionális autószerelő műhelyeknek, valamint olyan elszánt hobbiszerelőknek és autótulajdonosoknak, akik helytakarékos, biztonságos és gyári minőségű alkatrészt keresnek járművük üzemanyagrendszerének szakszerű javításához.

10. Fontos vásárlási és biztonsági figyelmeztetés

Vásárlás előtt kérjük, minden esetben tolómérővel ellenőrizze a meglévő apa csatlakozó méretét (6.30 mm), a kialakítást (könyök/90 fok) és a cső kompatibilitását (6x1 mm-es PA cső). Ez az alkatrész kizárólag benzin és dízel üzemanyaghoz használható, AdBlue rendszerhez az anyagkompatibilitás hiánya miatt nem megfelelő! Az ár 1 darab gyorscsatlakozóra vonatkozik. Tűzveszélyes anyagokkal történő munka során mindig tartsa be a munkavédelmi előírásokat!
