SAE 6.30 mm 90° erősített könyök üzemanyagcső gyorscsatlakozó 5x1 mm PA csőhöz

SAE 6.30 mm Üzemanyagcső Gyorscsatlakozó, 90° Könyök, Erősített (5x1 mm PA csőhöz)

Ez a prémium minőségű, SAE J2044 szabványnak megfelelő 90 fokos (könyök) gyorscsatlakozó kifejezetten a gépjárművek üzemanyag-ellátó rendszereinek professzionális és biztonságos javítására lett kifejlesztve. Ideális választás szűk helyeken történő csőelvezetéshez, ahol a merev műanyag vezetékeket meggyűrődés nélkül kell elfordítani. A csatlakozó igazi különlegessége a csőoldali végen található, bambusz-csomópontos megerősített profil. Ez a speciális bordázati felépítés a hagyományos kialakításoknál is hatékonyabban ékelődik bele a poliamid (PA) cső falába, így rendkívül magas nyomás mellett is abszolút kicsúszás- és lecsúszásbiztos kötést garantál. A belső FKM (Viton) O-gyűrűs tömítőrendszer azonnal megszünteti az üzemanyag-szivárgást és a nyomásesést, tartósan visszaállítva a jármű folyadékrendszerének gyári integritását a delman.hu kínálatából.

2. Felhasználási területek

A megerősített, könyök kialakítású gyorscsatlakozó célzottan alkalmazható a járművek folyadékrendszereiben:

• Benzin és dízel üzemanyag-vezetékek biztonságos, derékszögű csatlakoztatása és lecsúszásgátló rögzítése.

• Helytakarékos csőelvezetés szűk motortéri részeken vagy alváz-menti szakaszokon, megakadályozva az 5 mm-es PA cső megtörését.

• Üzemanyagszűrők, AC pumpák és injektorhidak csatlakozási pontjainak bekötése, ahol kiemelten fontos a maximális rögzítettség.

3. Cikkszámok

A termék pontos beazonosításához használható referenciaszámok:

• Szabvány: SAE J2044

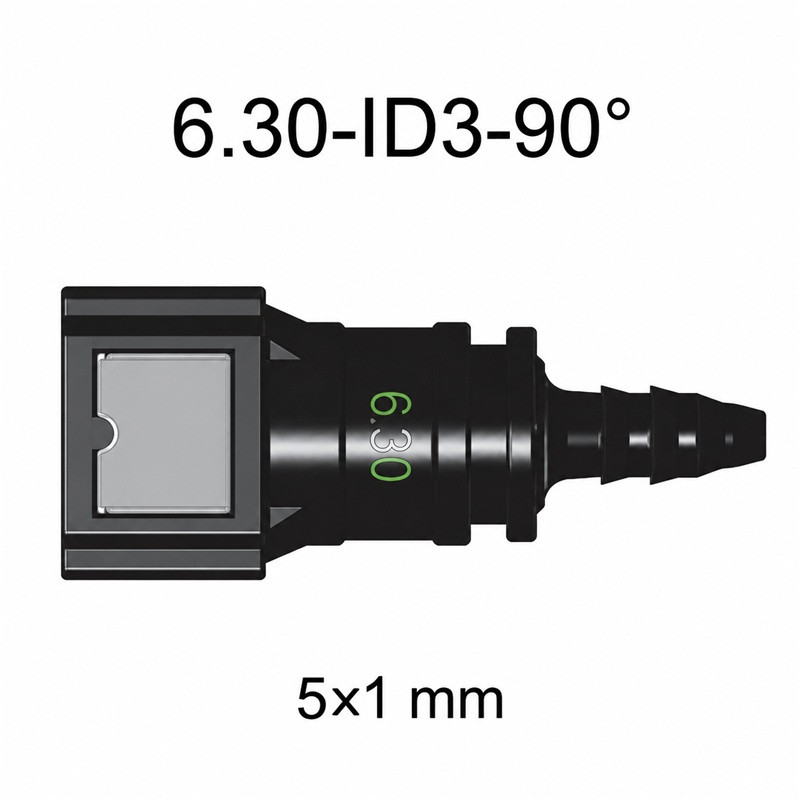

• Belső azonosító: A13, SAE 6.30-ID3-90-ERŐSÍTETT

• Termékcsalád: Üzemanyag csatlakozó elemek

4. Főbb jellemzők

• Termék: Erősített üzemanyag gyorscsatlakozó (anya/női oldal)

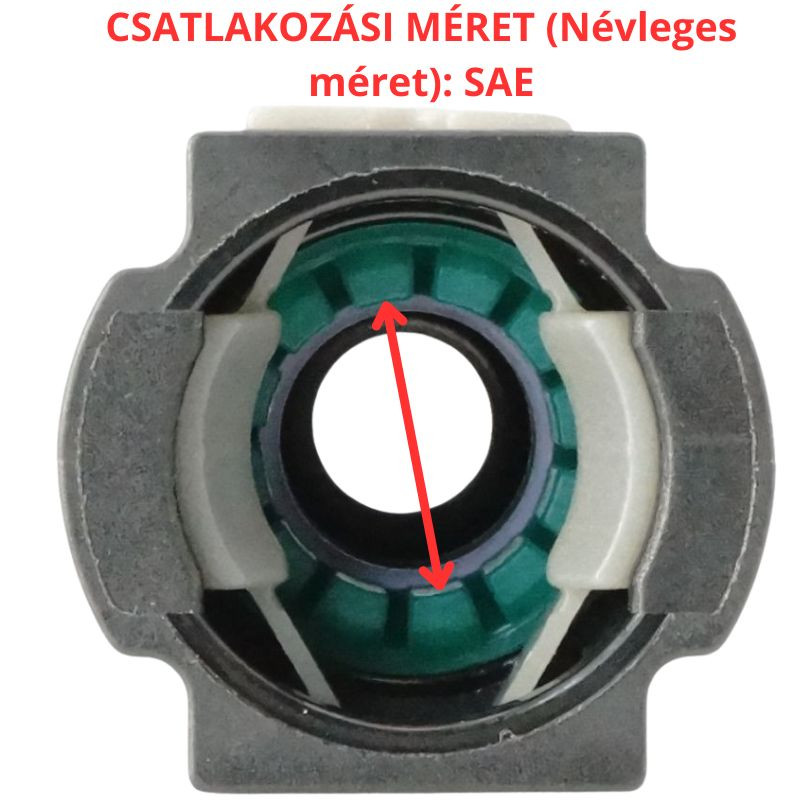

• CSATLAKOZÁSI MÉRET (Névleges méret): SAE 6.30 mm (a fogadó apa csonk külső átmérőjéhez mérten)

• BELSŐ ÁTMÉRŐ (ID): 3 mm (a csatlakozó legszűkebb belső áteresztő mérete)

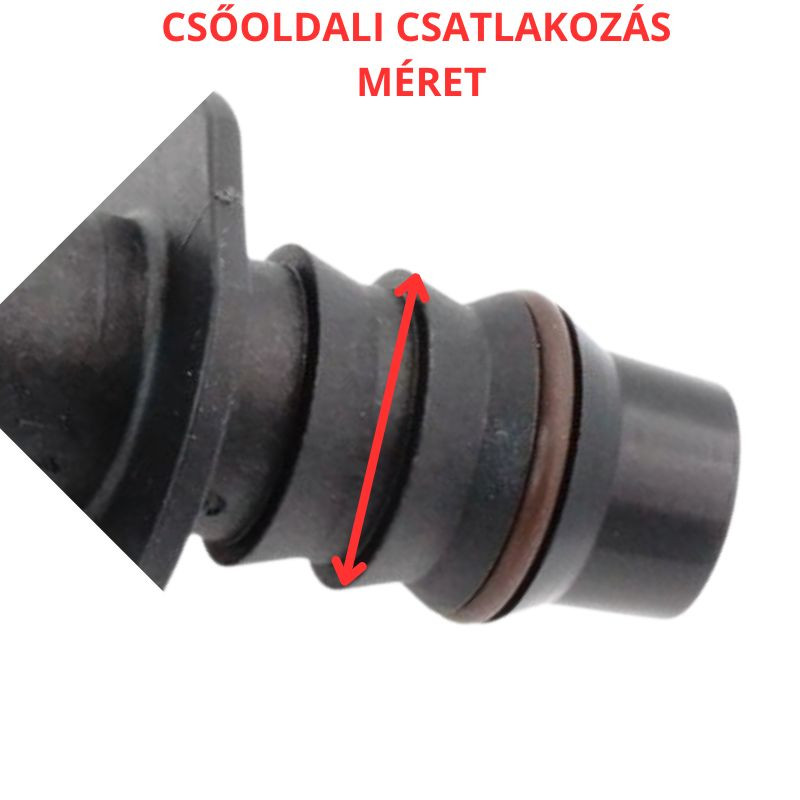

• CSŐOLDALI CSATLAKOZÁS: 5x1 mm (kifejezetten 5 mm külső átmérőjű és 1 mm falvastagságú poliamid [PA] csőhöz tervezett, bambusz-csomópontos megerősített vég)

• Kialakítás: 90° könyök (derékszögű, feszültségmentesített felépítés)

• Tömítés anyaga: FKM (Viton) - kifejezetten benzinhez és gázolajhoz tervezve

• Állapot: Új, utángyártott termék

• Csomag tartalma: 1 db SAE 6.30-ID3-90° erősített gyorscsatlakozó

5. Előnyök

• Maximális kicsúszás elleni védelem: A bambusz-csomópontos megerősített profil mechanikailag meggátolja a PA cső lecsúszását a tüskéről, még hirtelen nyomáshullámok esetén is.

• Törésmentes sarokvezetés: A derékszögű hajlítás tehermentesíti a merev műanyag csövet, megszüntetve a feszülést és az anyagfáradást.

• Professzionális tömítettség: A belső szénhidrogén-álló FKM O-gyűrűk tartós gátat szabnak az üzemanyag-szivárgásnak és a fals levegő beszívásának.

• Strapabíró kivitel: Erős, rázkódásálló és magas hőmérsékletnek ellenálló műanyag kompozit szerkezet a hosszú élettartamért.

• Költséghatékony és gyors: Egyszerű rápattintással rögzül az apa csonkon, és feleslegessé teszi a méregdrága gyári csőkötegek teljes cseréjét.

6. Tippek a használathoz és karbantartáshoz

• A maximális tömítettség elérése érdekében az 5x1 mm-es poliamid (PA) cső végét teljesen merőlegesen és sorjamentesen vágja le csővágó ollóval.

• Mivel a bambusz-csomópontos tüske vastagabb tartást biztosít, a PA cső végét felhelyezés előtt mindenképpen meg kell lágyítani hőlégfúvóval vagy forró vízzel, hogy a cső repedés nélkül, szorosan ráfeszüljön a megerősített profilra.

• Szigorúan tilos ezt az alkatrészt SCR (AdBlue) rendszerekben használni, mivel a belső FKM tömítés nem kompatibilis a karbamid oldattal, így az korai szivárgást és tömítetlenséget idéz elő!

7. Használati útmutató

1. Nyomásmentesítse a jármű üzemanyagrendszerét a gyártói előírásoknak megfelelően.

2. A régi csatlakozót a színes kioldófülek egyidejű benyomásával óvatosan húzza le az apa csatlakozó csonkról.

3. Tisztítsa meg a 6.30 mm-es csatlakozási felületet a szennyeződésektől.

4. A megfelelően előkészített, merőlegesen elvágott és hőlégfúvóval óvatosan megpuhított 5x1 mm-es PA csövet egyenletes, határozott mozdulattal tolja fel a megerősített tüske-végre ütközésig.

5. Nyomja rá az új gyorscsatlakozót az apa csonkra, amíg egy határozott, jól hallható kattanással rögzül a helyén.

6. Helyezze újra nyomás alá a rendszert, és indítás után alaposan ellenőrizze a tömítettséget!

8. Problémamegoldás és használat

A motor vibrációja és a hőterhelés miatt az üzemanyag-vezetékek csatlakozói meglazulhatnak, elöregedhetnek vagy eltörhetnek. Ez üzemanyag-szivárgáshoz, nyomáseséshez, nehézkes indításhoz és fokozott tűzveszélyhez vezet. A könyök kialakítású, bambusz-csomópontos erősítésű csatlakozó beépítésével a cső elvezetése feszülésmentessé válik, a megerősített rögzítés pedig kizárja a cső lecsúszását, tartós biztonságot nyújtva az üzemanyagrendszernek.

9. Kinek ajánlott

Professzionális autószerelő műhelyeknek, flottaüzemeltetőknek és igényes hobbiszerelőknek, akik a hagyományos csatlakozóknál is stabilabb, megerősített rögzítésű alkatrészt keresnek a szűk helyeken végzett üzemanyagrendszer-javításokhoz.

10. Fontos vásárlási és biztonsági figyelmeztetés

Vásárlás előtt kérjük, minden esetben tolómérővel ellenőrizze a meglévő apa csatlakozó méretét (6.30 mm), a kialakítást (könyök/90 fok) és a cső kompatibilitását (5x1 mm-es PA cső). Ez az alkatrész kizárólag benzin és dízel üzemanyaghoz használható, AdBlue rendszerhez nem megfelelő! Az ár 1 darab gyorscsatlakozóra vonatkozik. Tűzveszélyes anyagokkal történő munka során mindig tartsa be a biztonsági előírásokat!
